جزئیات محصول:
|

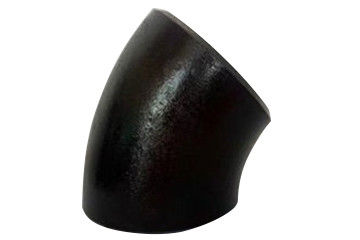

| نام محصول:: | آرنج جوش لب به لب از استیل کربن | اندازه:: | اندازه کامل |
|---|---|---|---|
| استاندارد:: | DIN ، JIS ، ANSI ، ASME ، GB | کاربرد:: | مهندسی خط لوله |
| طریقه استفاده:: | آب گاز صنعتی صنعتی | درجه:: | 45 ° / 90 ° / 180 ° |
| برجسته کردن: | اتصالات لوله ای جوش خورده Butt Weld Elbow,Sch 40 |
||
یک آرنج کوتاه شعاع یک بار قطر لوله است ، همچنین به عنوان 1D شناخته می شود.شعاع انحنای یک آرنج برابر با یک بار قطر لوله است که معمولاً با زاویه 90 درجه است.آرنج های جوش داده شده با گاز باید تحت عمل سطح قرار گیرند.مقیاس اکسید روی سطوح داخلی و خارجی باید منفجر شود و سپس با استفاده از رنگ ضد خوردگی پوشش داده شود تا حمل و نقل را تسهیل کرده و از خوردگی و اکسیداسیون جلوگیری کند.به طور شهودی ، آرنج شعاع کوتاه بسیار کوتاهتر از آرنج شعاع طولانی است ، و شعاع خم آرنج بسیار سریع است. آرنج شعاع طولانی رایج ترین مورد استفاده است ، و همچنین شعاع طولانی به طور پیش فرض است.آرنج شعاع طولانی در مکانهایی با فشار زیاد یا سرعت زیاد استفاده می شود.اگر مقاومت خط لوله انتقال جامد سخت باشد ، از آرنج با شعاع بزرگتر استفاده می شود.
آرنج شعاع کوتاه مانند گرد بودن ماشینکاری آرنج است و همچنین انتقال صاف در قوس آرنج ، کیفیت خراش سطح را افزایش می دهد.خراش عمیق استحکام فولاد را کاهش می دهد.اما قطر آهنگری عموماً اندک است.هنگامی که آرنج شعاع کوتاه از صفحه فلزی یا بخش فلزی ساخته شده باشد ، باید موارد زیر را برآورده کند: فلنج جوش باسن بدون نقص لایه بندی ، در معرض تشخیص نقص اولتراسونیک است.آن را به صورت نوارها در امتداد جهت نورد از فولاد ، خم و باس جوش داده شده به حلقه کارخانه فلنج برش بزنید ، و سطح فولاد باید سطح استوانه ای حلقه را تشکیل دهد.
| نمایش دادن | جوش آرنج جوش |
| بافت مواد | فولاد کربن |
| حالت جوش | جوشکاری دکمه |
| اندازه | اندازه کامل |
| استاندارد | STD / XS |
| درجه فشار | 17 سطح فشار |
| روش قالب گیری | فشار دادن یا جعل گرم |
| DN | قطر بیرونی شیار | مرکز پایان | |
| سری I | سری دوم | اندازه | |
| 25 | 33.7 | 32 | 25 |
| 32 | 42.4 | 38 | 32 |
| 40 | 4S3 | 45 | 38 |
| 50 | 60.3 | 57 | 51 |
| 65 | 73 | 76 | 64 |
| 80 | 88.9 | 89 | 76 |
| 90 | 101.6 | - | 89 |
| 100 | 114.3 | 108 | 102 |
| 125 | 141.3 | 133 | 127 |
| 150 | 168.3 | 159 | 152 |
| 200 | 219.1 | 219 | 203 |
| 250 | 273 | 273 | 254 |
| 300 | 323.9 | 325 | 305 |
| 350 | 355.6 | 377 | 356 |
| 400 | 406.4 | 426 | 406 |
| 450 | 457 | 480 | 457 |
| 500 | 508 | 530 | 508 |
| 550 | 559 | - | 559 |
| 600 | 610 | 630 | 610 |
(1)تغذیه: بازرسی مجدد مواد ، شناسایی و انتقال.
(2)خالی: بازرسی مجدد مواد ، تعیین و انتقال شناسایی ، انتقال شناسایی کنترل ابعاد.
(3)بازرسی: کنترل کیفیت ابعاد و ظاهر.عملیات سطح: کنترل تعداد سیستم اصطکاک سطح.
(4)قالب ریزی و سازه: اندازه و کنترل ظاهر؛انتقال شناسایی؛کنترل فشار.
(5)عملیات حرارتی: کنترل دما.بازرسی: کنترل سختی ، شکل و اندازه.تصحیح شکل: کنترل تحمل شکل و موقعیت.
(6)فلزکاری: کنترل ابعاد شکل و موقعیت.
1 ، آرنج شعاع طولانی رایج ترین استفاده می شود ، و همچنین شعاع طولانی به طور پیش فرض است.
2 ، آرنج شعاعی طولانی در مکانهایی با فشار زیاد یا سرعت زیاد استفاده می شود.
3 ، اگر مقاومت لوله انتقال جامد سخت باشد ، از آرنج با شعاع بزرگتر استفاده می شود.
4 ، شعاع کوتاه معمولاً در مایع کم فشار یا جایی که آرنج محدود است استفاده می شود.
5 ، اگر شرطی وجود نداشته باشد یا در قرارداد مشخص نشده باشد آرنج های شعاع بلند ترجیح داده می شوند.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
