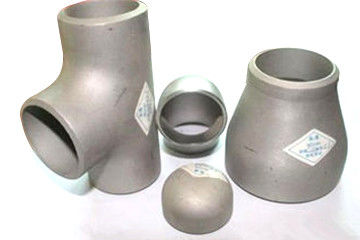

جزئیات محصول:
|
| نام محصول:: | اتصالات لوله آلیاژی | اندازه:: | اندازه کامل |
|---|---|---|---|
| طبقه بندی:: | اتصالات ، آرنج ، انگشتان پا و غیره | فن آوری:: | فشار دادن ، فشار دادن ، جعل ، ریخته گری و غیره |
| کاربرد: | لوله ، گاز ، روغن وصل کنید | بسته بندی: | جعبه چوبی |
| برجسته: | Astm A234 Wp11,Astm A234 Wp5 |
||

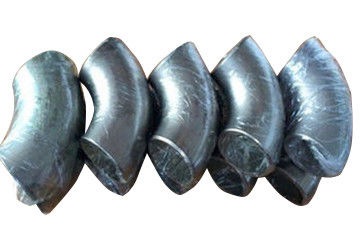

آرنج آلیاژ یک اصطلاح کلی برای انواع آرنج است.برای اتصال دو لوله به قطر اسمی یکسان استفاده می شود تا لوله در 90 درجه یا زاویه های دیگر چرخانده شود.مواد آرنج آلیاژ انواع مختلفی دارند و کاربرد گسترده ای دارند.
آرنج آلیاژ برنز مشترک در لوله آب عمومی متداول است ، اما با بهبود سطح زندگی ، بسیاری از لوله های آب از آرنج استیل ضدزنگ استفاده می کنند.
آرنج آلیاژی ساخته شده از فولاد منگنز معمولاً در خط لوله بتونی ، خط لوله گل و سایر خطوط لوله با مصرف فرسودگی جدی به دلیل عملکرد عالی در ضربه تحمل ، اکستروژن و سایش مواد مورد استفاده قرار می گیرد.
آرنج آلیاژی از فولاد منگنز بالا در خط لوله با جریان شدید سیال و ضربه قوی استفاده می شود.آرنج آلیاژی از فولاد نیکل معمولاً در خط لوله دمای معمولی با غلظت بالای اسید اکسید کننده (اسید نیتریک ، اسید سولفوریک) استفاده می شود.
مشخصات
1. ASTM a234 Wp1 wp5 wp9 wp11 wp22 A420 wpl6 wpl3 a860 whpy42 / 52/60/65/70/80/100 توسط مواد.
2. می توان آن را به فشار ، فشار ، فورج ، ریخته گری و غیره تقسیم کرد.
3. استانداردهای تولید را می توان به استانداردهای ملی ، استاندارد های برق ، استانداردهای آب ، استانداردهای آمریکایی ، استانداردهای آلمانی ، استانداردهای ژاپنی ، استانداردهای روسی و غیره تقسیم کرد.
4- با توجه به شعاع انحنای آن ، می توان آن را به آرنج شعاع بلند و آرنج شعاع کوتاه تقسیم کرد.آرنج شعاع طولانی به قطر بیرونی لوله اطلاق می شود که شعاع انحنای آن برابر 1.5 برابر است ، یعنی r = 1.5D.
5 آرنج شعاع کوتاه به این معنی است که شعاع انحنای آن برابر با قطر بیرونی لوله است ، یعنی r = 1.0D.
1. فلزی که در قوس داخلی فشرده می شود ، به دلیل انبساط ، به قسمت های دیگر نازک شده جریان می یابد و جبران می کند تا آرنج را با ضخامت دیواره یکنواخت بدست آورد.
2. شکل گیری فشار گرم دارای مشخصات ظاهری زیبا ، ضخامت دیواره یکنواخت و عملکرد مداوم است که برای تولید انبوه مناسب است.
3. بنابراین ، این روش به اصلی ترین روش تشکیل فولاد کربن و آرنج آلیاژ فولاد تبدیل شده است ، همچنین در شکل گیری برخی مشخصات آرنج از جنس استنلس استیل نیز استفاده می شود.
4- مهر زنی آرنج اولین فرآیند تشکیل است که در تولید انبوه آرنج بدون درز مورد استفاده قرار می گیرد.
5- با تولید فشارهای گرم یا سایر فرآیندهای تشکیل دهنده در تولید مشخصات مشترک آرنج جایگزین شده است.
6. با این وجود ، به دلیل شرایط خاص مانند مقدار تولید کوچک ، ضخامت بسیار ضخیم یا ضخامت دیواره ، هنوز در برخی از مشخصات آرنج استفاده می شود.
7. از لوله خالی برابر با قطر بیرونی آرنج برای مهر زنی آرنج استفاده می شود و از مطبوعات برای فشار مستقیم آرنج در قالب استفاده می شود.
8. در مقایسه با فرآیند فشار داغ ، کیفیت ظاهر فرآیند تمبرینگ به اندازه سابق خوب نیست؛قوس بیرونی آرنج مهر زنی در حین شکل گیری در حالت ترسیم قرار دارد.
9- و در جاهای دیگر هیچ فلز اضافی برای جبران وجود ندارد ، بنابراین ضخامت دیواره در قوس خارجی حدود 10٪ نازک تر است.
10 با این حال ، به دلیل ویژگی های تولید تک قطعه و کم هزینه بودن ، از تکنولوژی آرنج مهر زنی بیشتر در ساخت دسته های کوچک و آرنج دیواره ضخیم استفاده می شود.
برگه اطلاعات اتصالات لوله آلیاژ فولادی ASTM A234 Wp5 Wp9 Wp11 Wp11
| ابعاد اساسی آرنج ، تی ، صلیب و فلنج | |||||||||
| قطر اسمی | د میلی متر |
فشار اسمی | ابعاد اساسی | ||||||
| GCPQT01 90 درجه آرنج | GCPQT02 آرنج 45 درجه | سه گانه GCPQT03 | صلیب GCPQT05 | GCPQT08 فلنج |
|||||
| ل | ل | ل | ل | انجام دادن | ل | ||||
| 50 | 57 | 2.5 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 |
| 50 | 60 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 | |
| 65 | 76 | 90 | 60 | 90 | 90 | 145 | 65 | 4-Φ18 | |
| 80 | 89 | 94 | 65 | 94 | 94 | 160 | 65 | 8-Φ18 | |
| 100 | 108 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 100 | 114 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 125 | 133 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 125 | 140 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 150 | 159 | 142 | 95 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 150 | 165 | 142 | 95 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 150 | 168 | 142 | S5 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 200 | 219 | 179 | 124 | 179 | 179 | 295 | 80 | 12-Φ22 | |
| 250 | 273 | 215 | 144 | 215 | 215 | 355 | 85 | 12-Φ25 | |
| 300 | 325 | 245 | 147 | 245 | 245 | 410 | 90 | 12-Φ25 | |
| 350 | 377 | 1.6 | 356 | 147 | 305 | 305 | 470 | 100 | 16-Φ25 |
| 400 | 426 | 405 | 168 | 328 | 328 | 525 | 110 | 16-Φ30 | |
| 450 | 480 | 457 | 190 | 359 | 359 | 585 | 115 | 20-Φ30 | |
| 500 | 530 | 508 | 210 | 387 | 387 | 650 | 125 | 20-Φ34 | |
| 600 | 630 | 610 | 253 | 441 | 441 | 770 | 135 | 20-Φ41 | |
1. ، اما با کاهش اسید (اسید هیدروکلریک ، اسید سولفوریک رقیق و غیره) در خط لوله به شدت خورده می شود ، مگر اینکه غلظت اسید هیدروکلریک بسیار کم باشد.
2 ، آرنج آلیاژ مارتنزیتی از مقاومت در برابر درجه حرارت بالا ، مقاومت در برابر اکسیداسیون و مقاومت در برابر خوردگی بخار آب در زیر 650 برخوردار است ، اما جوشکاری آن ضعیف است. بنابراین ، اغلب در خط لوله بخار آب با دمای بالا و خط لوله گاز مورد استفاده قرار می گیرد.
3. فرایند تولید آرنج آلیاژی را می توان به شکل گیری فشار داغ و تشکیل میله تقسیم کرد.
4- فرآیند شکل گیری فشار داغ آرنج آلیاژی فرایندی است که در آن ، روکش های خالی که بر روی قالب قرار می گیرند ، تحت فشار میناکاری به جلو حرکت می کنند و در طی فرآیند گرم می شوند ، منبسط می شوند و خم می شوند.
5- مشخصه شکل گیری فشار داغ تعیین قطر خالی لوله مطابق قانون است که حجم قبل و بعد از تغییر شکل پلاستیک مواد فلزی ثابت است.
6- قطر خالی لوله از قطر آرنج کوچکتر است.روند تغییر شکل billet توسط هسته کنترل می شود.
1 ، انواع مختلفی از آرنج های آلیاژی وجود دارد ، که می توانند در انتقال پودر نیرو ، انتقال خاکستر ، نمک زدایی و دودکش ها ، سیستم انتقال و شستشوی مین ها استفاده شوند.
2 ، این می تواند در سیستم شستشوی زغال سنگ ، انتقال پودر کوره متالورژی ، دفع گرد و غبار ، شستشوی سرباره ، سیستم دفع خاکستر و دفع نیتروژن ، لایروبی کشتی و سیستم پمپاژ ماسه استفاده شود.
3 ، و همچنین می تواند در انتقال خاکستر گیاهان سیمان ، دهان کوره ، سیستم سیلو و هاله ، نفت ، صنایع شیمیایی ، متالورژی و صنایع کشتی مورد استفاده قرار گیرد.
4 ، از جمله حمل و نقل ، تولید مواد شیمیایی ، برق ، داروخانه ، تصفیه آب ، فیبر شیمیایی ، ساخت و ساز شهری و تجهیزات مکانیکی.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما در کارخانه اتصالات لوله های آلیاژی ASTM A234 WP5 WP9 WP11 WP11 WP11 از توانایی بالایی در تولید برخوردار است ، مدت زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
