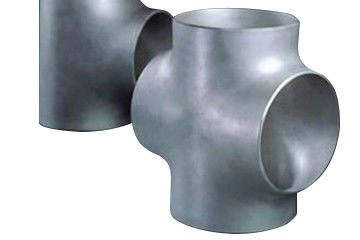

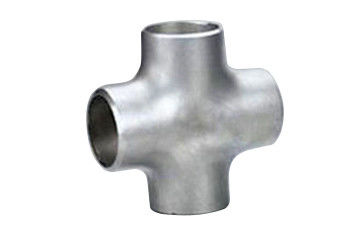

جزئیات محصول:
|
| نام محصول:: | صلیب جوش لب به لب از استیل ضد زنگ | اندازه:: | اندازه کامل |
|---|---|---|---|
| محدوده اندازه:: | DN15-DN1200 | حالت اتصال: | جوش ، نخ ، فلنج |
| ارتباط: | جوش ، نر | بسته بندی: | جعبه چوبی |
1 ، صلیب اتصال دهنده لوله است ، که در لوله شاخه ای از لوله اصلی استفاده می شود.قطب سه ضلعی را می توان به قطر برابر و قطر کاهش تقسیم کرد.
2 ، انتهای نازل ضخامت قطر برابر اندازه یکسان هستند؛اندازه نازل اصلی سطح ضربدری کاهنده یکسان است و اندازه نازل لوله شاخه از لوله اصلی کوچکتر است.
3 ، فرایند تولید صلیب عمدتاً شامل هیدرولیک و فشار داغ است.
4 ، جمع شدن هیدرولیک از صلیب صلیب برای استفاده از یک پرس هیدرولیک مخصوص برای تزریق مایع به داخل لوله خالی با قطر همان قطب سه تایی است.
5 ، دو سیلندر جانبی افقی پرس هیدرولیک همزمان برای بیرون کشیدن لوله خالی حرکت می کنند ، حجم خالی لوله کوچکتر می شود ، فشار مایع در قسمت خالی لوله افزایش می یابد.
6 ، مواد فلزی در زیر حفره داخلی قالب تحت عمل مضاعف فشار مایع در سیلندر جانبی و لوله خالی جریان می یابد و لوله شاخه را گسترش می دهد.
7 ، شکل گیری دائمی صلیب صاف ، صاف کردن لوله خالی از قطر قطعه صلیب تا اندازه قطر سه ضربدری است ، و سوراخی را در موقعیت لوله شاخه کششی باز کنید.
8 ، لوله خالی گرم می شود ، درون قالب تشکیل می شود و درون لوله شاخه کششی قرار می گیرد.تحت تأثیر فشار
9 ، لوله خالی به صورت شعاعی فشرده می شود ، در فرآیند فشرده سازی شعاعی ، این فلز به جهت لوله شاخه جریان می یابد و لوله شاخه را در زیر کشش قالب تشکیل می دهد.
10 ، فرایند جمع شدن هیدرولیک صلیب در یک زمان با راندمان تولید بالا تشکیل می شود.زیرا فرآیند جمع شدن هیدرولیک صلیب بدون درز نیاز به تجهیزات زیادی دارد.
11 ، این است که عمدتا برای ساخت ضخامت ضخامت دیواره استاندارد کمتر از dn400 استفاده می شود.
12 ، تناژ تجهیزات مورد نیاز برای فرآیند فشار داغ صلیب کاهش می یابد.
13 ، صلیب فشرده دارای قابلیت سازگاری گسترده ای با مواد ، که برای فولاد کم کربن ، فولاد آلیاژی و فولاد ضد زنگ مناسب است.به خصوص برای صلیب دیواره لوله با قطر بزرگ و ضخیم ، این فرآیند شکل گیری معمولاً اتخاذ می شود.
14 ، صلیب جوشکاری بات ، لوله ای است که از فشار فولاد یا فورج ساخته شده است.فرم اتصال آن مستقیماً با جوشکاری لوله متقاطع و فولادی است.
15 ، استانداردهای اصلی تولید کراس جوش با لب به طور کلی GB / T12459 ، GB / T13401 ، ASME B16.9 ، SH3408 ، SH3409 ، HG / T21635 ، Hg / T21631 ، SY / T0510 است.
1. استاندارد: GB12459-90 ، gb12401-90 ، ASME / ANSI b16.9 ، DIN ، JIS و غیره.
2. جنس: 304 ، 304L ، 316 ، 316L ، 317L ، 321 ، 2205 ، 2507 و غیره
3. مشخصات: بدون درز از DN15 تا DN600؛درز از DN15 تا DN1200.
4. درمان سطح: شن و ماسه شستشو ، نورد ، ترشی و صیقل دادن.
5. ضخامت دیواره: 1.2 mm-6mm r = 1.5D.
6. حالت اتصال: جوشکاری ، مونتاژ سریع ، نخ ، فلنج.
7. ویژگی ها و ویژگی ها: مقاومت در برابر اختلاف زیاد دما.فشار طبیعی 16MPa؛مقاومت در برابر خوردگی قوی.دقت، درستی؛ضخامت دیوار.
ورق داده های اتصالات لوله از جنس استنلس استیل ، جوش داده شده از جوشکاری استیل
| قطر اسمی | قطر خارج | مرکز پایان | |||||
| D1 | D2 | ||||||
| DN | NPS | سری A | سری B | سری A | سری B | ج | م |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
این گیاه در مهندسی خط لوله پتروشیمی ، نفت و گاز ، مهندسی خط لوله گاز طبیعی ، نیروگاه شیمیایی ، نیروگاه ، کارخانه کشتی سازی ، لبنیات ، مواد غذایی ، آبجو ، نوشیدنی ، داروسازی ، آرایشی و سایر زمینه های صنعتی کاربرد دارد.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
جوشکاری قلاب Tee Butt Welding Cross Of Fittings F لوله های ضدزنگ ما از توانایی بالایی برای تولید برخوردار است ، مدت زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
