جزئیات محصول:
|
| نام محصول:: | خرد استوانه جوشکاری فولاد ضد زنگ به پایان می رسد | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| گونه ها:: | اتصالات لوله جوش خورده | مواد:: | فولاد ضد زنگ |
| کاربرد:: | اتصال فلنج شل | کد سر: | دور |
| برجسته کردن: | Ss Stub End,خرد خرد از استیل ضد زنگ |
||

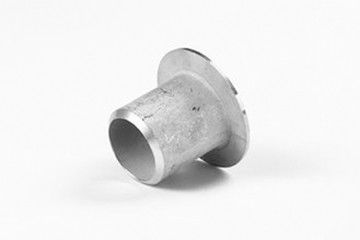

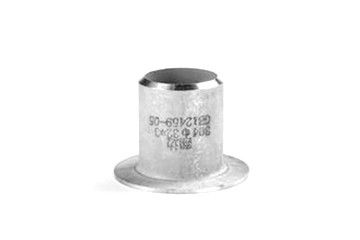

انتهای خرد خرد نوعی لوله جوش داده شده با لب استیل است.معمولاً یک بخش در داخل فلنج شل است.فلنج گشاد معمولاً به عنوان فلنج حلقوی شناخته می شود ، از جمله جوشکاری فلنج حلزونی ، فلنج حلقه دار و فلنج جوشکاری لب به لب.اغلب در مورد دمای متوسط استفاده می شود و فشار زیاد نیست و خوردگی متوسط قوی است.
هنگامی که خوردگی متوسط قوی باشد ، قسمت متوسط اتصال فلنج به صورت خرد است. در قسمت بیرونی ، حلقه فلنج از مواد کم درجه مانند فولاد کربن برای بستن آن برای دستیابی به آب بندی استفاده می شود.تغییر اجمالی: flanding یک روند مهر زنی است.روشهای طبقه بندی متغیر و متفاوتی وجود دارد.با توجه به خاصیت تغییر شکل ، می توان آن را به طول در حال متغیر تقسیم کرد و فشار انعقاد فشار در حال تغییر است.
Flanding: به روش تشکیل چرخش و ساخت لبه مستقیم در امتداد منحنی مشخص در لبه قسمت هواپیما یا قسمت سطح خمیده از خالی اطلاق می شود. فاکتورهای اصلی مؤثر در ضریب نوری نهایی عبارتند از: (1) هر چه طول کشش δ ، ضریب سخت شدن کرنش و ضریب ناهمسانگردی مواد پلاستیکی بزرگتر باشد ، ضریب نهایی متغیر کوچکتر کوچکتر است ، که منجر به جابجایی می شود.
1 ، روش پردازش جوش لب به لب در حال تعویض سوراخ مفصل کوتاه: روش پردازش سوراخ پیش ساخته وضعیت لبه سوراخ را تعیین می کند.
2 ، هنگامی که لبه سوراخ عاری از براق ، پارگی ، لایه سخت شدن و سایر نقایص باشد ، ضریب متغیر حد مجاز کوچکتر است ، که برای جابجایی مفید است.
3 ، در حال حاضر ، سوراخ های پیش ساخته عمدتاً با روش های مشت زدن یا حفاری پردازش می شوند.داده ها نشان می دهد که حداقل معدن حفاری نسبت به مشت زدن عمومی کمتر است.
4 ، روش مشت زدن معمولی از راندمان تولید بالایی برخوردار است و به خصوص برای ماشینکاری سوراخ های بزرگ مناسب است اما باعث ایجاد نقص لایه سخت شدن ، بربر ، پارگی و غیره روی سطح سوراخ ها می شود که منجر به افزایش آن می شود ضریب متغیر نهایی.
5 ، ضریب متغیر کمتری را می توان با استفاده از بازپخت عملیات حرارتی بعد از سوراخ کردن ، ترمیم سوراخ یا چرخش سوراخ در جهت مخالف مشت زدن بدست آورد تا آروغ در قسمت داخلی سوراخ باشد.
6 ، روش جداسازی مجدد پس از حفاری همچنین می تواند ضریب شارژ حد کمتری را بدست آورد ، اما بازده تولید پایین تر است.
7 ، قطر نسبی سوراخ از پیش ساخته جوش لب به لب اتصال مفصل کوتاه: هرچه قطر نسبی سوراخ از پیش ساخته کوچکتر باشد ، ضریب نهایی شعله ور کوچکتر است ، که برای جابجایی مفید است.
ورق داده اتصالات لوله از جنس استنلس استیل انتهای جوشکاری ANSI Buts
| اسمی قطر |
قطر خارج | طول | قطر Lap Nominal & Maximum | ر | |||
| DN | NPS | OD | LP | SP | ج | حداکثر | B حداکثر |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
استانداردهای تولید 1. ساخت: MSS sp-43 ، ASME b16.9 ، GB / t12459 و غیره
2. دیافراگم D و ضخامت مواد T ، دیافراگم از پیش ساخته شده که می تواند فلنج شود کوچکتر است ، بنابراین ضریب نهایی متغیر کوچکتر است.
3. تغییر شکل تغییر ، پانچ کروی یا مخروطی اولین تماس بین انتهای جلوی پانچ و دهانه پیش ساخته است ، تغییر شکل خمشی در ناحیه دهان می میر کوچکتر از پانچ کف صاف است و تولید آن ساده تر است. تغییر شکل پلاستیک در دهانه.
4- طبق قانون عدم تغییر حجم ، حداکثر مقدار کرنش مماس هنگامی افزایش می یابد که لبه ناحیه تغییر شکل در حین شستشو شکسته شود.دیده می شود که ضریب متغیر نهایی کوچکتر است.
5- شکل پانچ: حد ضریب متغیر در گردش پانچ کروی از پانچ کف صاف کوچکتر است.
6. علاوه بر این ، ضریب متغیر محدود پانچ با پارابولوئید ، سطح مخروطی و شعاع فیله بزرگ نسبت به پانچ با کف صاف کوچکتر است.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
شركت ANSI Butt Welding SS Stub End Stainless End Fittings لوله های ما از توانایی بالایی برای تولید برخوردار است ، مدت زمان تحویل برای مقدار كمی 45 روز است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات كنیم.
