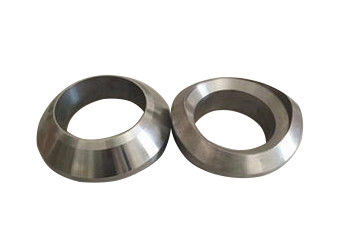

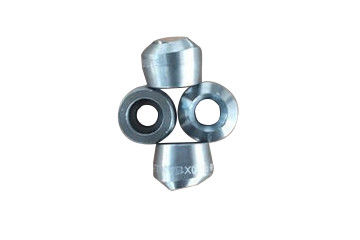

جزئیات محصول:
|
| نام محصول:: | جوش باتوم از جنس استیل ضدزنگ | مشخصات فنی:: | DN6 ~ DN100 |
|---|---|---|---|
| فن آوری:: | اره و ماشینکاری | مواد:: | فولاد ضد زنگ |
| شکل: | برابر | تکنیک ها: | جوش خورده جعلی |
| برجسته کردن: | اتصالات لوله جوش لوله ای از جنس استنلس استیل,جوش فولاد ضد زنگ |
||
همچنین به اوت صندلی Olet ، زین و زین نوع اتصال لوله گفته می شود. این ماده عمدتا برای تقویت اتصالات لوله اتصال شاخه به جای انواع اتصال شاخه مانند کاهش تی ، صفحه تقویت کننده و بخش لوله تقویت کننده استفاده می شود.Olet دارای مزایای برجسته ایمنی ، قابلیت اطمینان ، کاهش هزینه ، ساخت و ساز ساده ، بهبود کانال جریان متوسط ، استاندارد سازی سری و طراحی و انتخاب مناسب است.به خصوص در لوله های فشار قوی ، درجه حرارت بالا ، قطر بزرگ و ضخامت دیواره های ضخیم ، که به طور فزاینده ای برای جایگزینی روش اتصال سنتی Olet استفاده می شود.بدنه اصلی اولت از فرورفتگی های باکیفیت با همان مواد لوله ساخته شده است ، از جمله فولاد کربن ، فولاد آلیاژی ، استیل ضد زنگ و غیره.
1. صندلی اولت و لوله اصلی جوش داده می شوند.سه نوع اتصال با اولت یا سایر لوله ها ، ابزارها و دریچه ها وجود دارد: اتصال جوش لب به لب ، اتصال جوش سوکت و اتصال نخ.
2. استانداردهای تولید متداول شامل MSS sp-97 ، GB / t19326 و سایر استانداردها است.
3. جوشکاری اولت به طور کلی توسط جعل انتگرال پردازش می شود.ساختار اولت به انتهای اتصال اصلی لوله ، قسمت تقویتی و انتهای اتصال اوت تقسیم می شود.
4- ابعاد خارجی اولت دارای استاندارد مرجع متناظر است و فرم اتصال با لوله اصلی اتصال لب به لب است.
10 ، شیار جوش یک شیار V یک طرفه است که می تواند به عنوان ترکیب جوش لب به لب (جوش شیار) و جوش فیله تعیین شود.
5- سایر قسمتهای خارج از شیب اول سر شاخه متعلق به شیب انتقال ضخامت بوده و متعلق به شیار هدر شاخه نیست.
6. هنگام محاسبه ضخامت جوش ، مخروط دوم باید از قسمت اول خارج شده و محاسبه شود.در جوشکاری واقعی در سایت ، ضخامت جوش می تواند به اولین صفحه شیب دار برسد.
ورق داده اتصالات لوله ای از جنس استنلس استیل با آستر جوشکاری لوله فلزی T
| تایپ کنید | نوع متصل | ||
| جیب GB19326 جوش داده شده است | GB 19326 موضوع لوله | GB 19326 جوش خورده | |
| استاندارد | SOL (MSS SP-97 Q.TG11) | به من (MSS SP-97 Q،FG12) | WOL (MSS SP-97 Q / FG13) |
| نیپولت | SNL (Q.TG/14) | TNL (Q.FG14،SHB-PO1) | WNL (Q / FG14) |
| (45 درجه) لاترولت | فروش (Q.TG/15) | TLL (Q / FGlx SHB-PO1) | WLL (Q / FG15) |
| (1 5D) البولت | TEL (Q / FG1Q SHB-PO1) | سلام (Q / FG16) | |
ورق داده اتصالات لوله ای از جنس استنلس استیل با آستر جوشکاری لوله فلزی T
| قطر اسمی | قطر اسمی لوله اصلی مناسب | ل | ه | ||||||
| میلی متر | که در | میلی متر | که در | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
1 ، در طراحی شعب خط لوله مقررات ویژه ای برای مواد خط لوله وجود دارد.
2 ، لوله اصلی دارای مقررات فنی روشنی برای انواع مختلف Olets است که به آن مقررات درجه بندی مواد لوله ای گفته می شود.
3 ، به طور کلی ، اولت با قطر بزرگ (بیش از 1/2 لوله اصلی) با کمک استاندارد متصل می شود ، در حالی که قطر کوچک اوت توسط مجموعه اوت وصل می شود ، که در کشورهای خارجی بسیار مورد استفاده قرار می گیرد و در چین دارای استانداردهای مرتبط است.
4 ، از اولت با قطر کوچک استفاده می شود که برای قدرت و استرس مورد نیاز مفید است.این لوله طبق استانداردها ، ایمن و قابل اعتماد تولید می شود.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما در کارخانه اتصالات لوله ای از جنس استنلس استیل با جوشکاری لوله T Metal Butt (لوله T Metal Metal) از توانایی بالایی برای تولید برخوردار هستیم ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
