جزئیات محصول:
|
| نام محصول:: | جفت جوش داده شده از سوکت استیل ضد زنگ | اندازه:: | اندازه کامل |
|---|---|---|---|
| استاندارد:: | ASMEB16.11 、 GB / T14383-2008 | روش اتصال: | جوش سوکت |
| مشخصات فنی:: | DN6 ~ DN100 | ||
| برجسته کردن: | اتصالات جوش ASMEB16.11 Ss Weld,304 اتصالات جوش سوکت ضد زنگ |
||

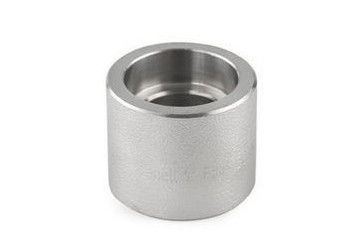

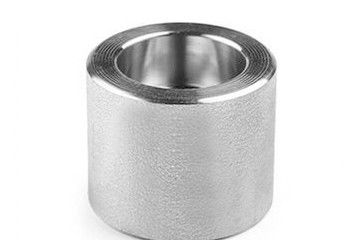

کوپلینگ نوعی اتصالات است که معمولاً در اتصالات خط لوله صنعتی مورد استفاده قرار می گیرد ، همچنین مستقیم هد نیز نامیده می شود. اتصال یک لوله کوتاه است که برای اتصال دو لوله استفاده می شود.به دلیل استفاده مناسب از آن ، بسیار مورد استفاده در ساخت و سازهای عمرانی ، صنعت ، کشاورزی و سایر زمینه ها است.
با توجه به روند ساخت آن ، کوپلینگ را می توان به جعل و ریخته گری تقسیم کرد.آهنگری با گرم کردن و جعل با شمش یا میله گرد و نخ ماشین کاری با تخت بالایی شکل می گیرد.ریخته گری به ذوب شمش و ریختن آن در یک مدل ثابت کوپلینگ و سپس خنک کردن آن اشاره دارد.زنگ و اتصال کوپل اتصال اتصال لوله ای است که پس از جعل فولاد گرد یا شمش ساخته می شود.فرم اتصال آن جوشکاری سوکت است.لوله فولادی برای جوشکاری در سوکت درج شده است.استانداردهای اصلی تولید ANSI / ASME B16.11 و GB / T 14383-2008 است. انواع یقه شامل یقه دو سوکت و یقه سوکت تک است.در بین آنها ، اتصال دو سوکت را می توان به قطر مساوی و قطر متفاوت تقسیم کرد.
زنگ و زنگ اتصال می تواند در لوله های کالیبر مختلف از جمله لوله های منفرد ، سه و چهار طرفه و همچنین کنتور و شیرآلات مورد استفاده قرار گیرد.
1. عمر طولانی.تحت شرایط درجه حرارت و فشار ، کوپلینگ می تواند با اطمینان بیش از 50 سال استفاده شود.
2. مقاومت در برابر خوردگی عالی.کوپلینگ می تواند در برابر خوردگی اکثر مواد شیمیایی مقاومت کند و می تواند در برابر خوردگی اسید و قلیایی با غلظت بالا با مقدار pH از 1 تا 14 در طیف وسیعی مقاومت کند.
3. سفتی زیاد.به دلیل افزودن مواد تقویت شده با الیاف شیشه ، تغییر شکل کوپلینگ کار آسانی نیست.
4- گرما و عایق.حداکثر دمای کارکرد صرفه جویی در مصرف انرژی 95 ℃ است ، و هدایت حرارتی محصول فقط 1/200 از لوله های فولادی است ، بنابراین از عملکرد عایق حرارتی بهتری برخوردار است.
5. عملکرد اتصال قابل اعتماد.استحکام اتصال گرم ذوب کوپلینگ نسبت به بدنه لوله بیشتر است و به دلیل حرکت یا بار خاک ، این مفصل شکسته نمی شود.
6. عملکرد ساخت و ساز خوب.کوپلینگ سبک است ، فرایند جوشکاری ساده است ، ساخت و ساز راحت است و هزینه جامع پروژه کم است.
ورق داده اتصالات لوله از جنس استنلس استیل جوشکاری سوکت ASMEB16.11 304
|
DN |
اندازه |
قطر اتصالات "D" |
ضخامت دیواره سوکت-C |
طول تخمگذار |
||||||||
|
3000 |
6000 |
9000 |
||||||||||
|
3000 |
6000 |
9000 |
خیابان |
میین |
خیابان |
میین |
خیابان |
میین |
ه |
ف |
||
|
6 |
1/8 " |
7.6 6 6.1 |
32-4.8 |
|
3.18 |
3.18 |
3.96 |
3.43 |
|
|
6.5 |
16 |
|
8 |
1/4 " |
8.5-10 |
7.1 6 5.6 |
|
3.78 |
3.3 |
4.6 |
4.01 |
|
|
6.5 |
16 |
|
10 |
3/8 '' |
11.8-13.3 |
9/9 8. 4/8 |
|
4.01 |
3.5 |
5.03 |
4.37 |
|
|
6.5 |
17.5 |
|
15 |
1/2 '' |
15-16.6 |
11-12.5 |
7.2 6 5.6 |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
9.5 |
22.5 |
|
20 |
3/4 " |
20.2-21.7 |
16.3 14 14.8 |
10.3-11.8 |
4.9 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
9.5 |
24 |
|
25 |
1 '' |
27.4 .9 25.9 |
19.5 ~ 21.5 |
16 ~ 14.4 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
12.5 |
28.5 |
|
32 |
1.1 / 4 " |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
12.5 |
30 |
|
40 |
1.1 / 2 " |
40.1-41.6 |
33.7 ~ 34.7 |
27.2-28.7 |
6.35 |
5.54 |
8.92 |
7.8 |
12.7 |
11.12 |
12.5 |
32 |
|
50 |
2 '' |
51.7-53.3 |
42.1'43.6 |
37.9 ~ 38.9 |
6.93 |
6.04 |
10.92 |
9.5 |
13.84 |
12.12 |
19 |
41 |
|
65 |
2.1 / 2 '' |
61.2-64.2 |
|
|
8.76 |
7.67 |
|
|
|
|
19 |
43 |
|
80 |
3 '' |
79.4 76 76.4 |
|
|
9.52 |
8.3 |
|
|
|
|
19 |
44.5 |
|
100 |
4 " |
100.7-103.8 |
|
|
10.69 |
9.35 |
|
|
|
|
19 |
48 |
1 ، اتصالات جوشکاری سوکت استیل از 304 ، 304L ، 316 ، 316L و سایر مواد از جنس استنلس استیل ساخته شده است.
2 ، جوشکاری سوکت فولاد ضد زنگ هستند مقاوم در برابر خوردگی ، درجه حرارت بالا ، مقاومت در برابر فشار بالا ، بهداشتی و غیر سمی ، قابل بازیافت و مناسب برای حمل و نقل مایع خورنده (مانند اسید و مایع قلیایی) و سیستم آبرسانی و زهکشی شهری.
2 ، جوشکاری سوکت فولاد ضد زنگ دارای مقاومت بسیار خوبی در برابر ضربه و استحکام کششی ، وزن سبک و نصب و نگهداری مناسب است.
3 ، کوپلینگ به دلیل عملکرد منحصر به فرد ، در صنایع شیمیایی ، فیبرهای شیمیایی ، رنگ ، تأمین آب و زهکشی ، مواد غذایی ، پزشکی ، تصفیه فاضلاب ، الکترولیز و سایر صنایع به طور گسترده ای مورد استفاده قرار می گیرد.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه اتصالات لوله از جنس استنلس استیل جوشکاری سوکت ما ASMEB16.11 304 از توانایی بالایی در تولید برخوردار است ، مدت زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
