جزئیات محصول:
|
| نام محصول:: | آرنج جوش لب به لب از استیل ضد زنگ | اندازه:: | اندازه سفارشی |
|---|---|---|---|
| استاندارد:: | GB / ANSI / JIS / DIN | بسته بندی:: | جعبه چوبی |
| ضخامت دیوار:: | SCH5S-SCH160 | مواد ：: | 304L ، 316L و غیره |
| برجسته: | ISO9001 90 lr آرنج,آرنج لوله با شعاع طولانی خنجر |
||

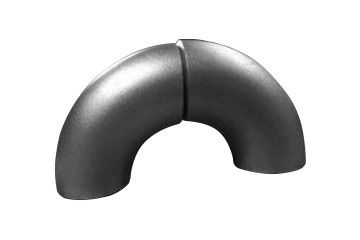

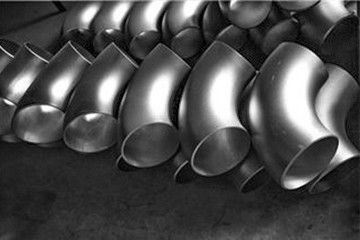

آرنج جوش لب به لب از استیل ضد زنگ است که عمدتا به عنوان لوله اتصال در نصب خط لوله استفاده می شود ، که برای اتصال در گوشه لوله استفاده می شود.دو لوله را با قطر اسمی یکسان یا متفاوت به هم متصل کنید تا لوله چرخانده شود.تفاوت اصلی بین آرنج از جنس استنلس استیل و آرنج استیل در تفاوت مواد است.انواع متداول فولاد عبارتند از: 304 ، 304L ، 316 ، 316L و غیره. ترکیب شیمیایی آرنج سطح آرنج را از زنگ زدگی و خوردگی برای مدت طولانی حفظ می کند. آرنج شعاعی بلند به آرنجی گفته می شود که شعاع انحنای آن است. 1.5 برابر قطر لوله.آرنج های شعاعی طولانی به طور گسترده ای مورد استفاده قرار می گیرد.بطور کلی ، آرنج های شعاعی طولانی در شرایط پیش فرض و مکان هایی با فشار زیاد یا سرعت بالای جریان استفاده می شود.اگر الزامات مقاومت در مورد خط لوله انتقال جامد سخت باشد ، از آرنج های شعاع بزرگتر استفاده می شود. شعاع انحنای آرنج شعاع طولانی 1.5 برابر قطر لوله است و شعاع انحنای آرنج شعاع کوتاه با قطر لوله برابر است. یعنی 1 بار
استاندارد: ANSI B16.9 ، ANSI B16.11
جنس: ASTM 403 WP304،314L ، 316،316L S31803
اتصال: اتصال جوش خورده
آرنجهای شعاعی 1.Sort معمولاً در مایعات کم فشار یا جایی که آرنج محدود است استفاده می شود.آرنج های شعاع بلند در صورت عدم وجود شرایط یا در قرارداد مشخص نشده ترجیح داده می شوند.
2.در استفاده از خط لوله ، شعاع طولانی شایع تر است ، در حالی که شعاع کوتاه کمتر است ، که به دلیل ساختار ویژه آنها ایجاد می شود.
3. در مقایسه با آرنج شعاع کوتاه ، آرنج شعاع بلند دارای انحنای یکنواخت تر و مقاومت فشرده سازی بالاتر است.آرنج های جوشکاری دکمه ها معمولاً آرنج های شعاعی طولانی هستند.
4- آرنج شعاع کوتاه به طور کلی در لوله هایی با فشار و مقاومت کمی قابل استفاده است ، در حالی که نباید از آرنج شعاع کوتاه برای لوله هایی که دارای ذرات جامد یا ذرات مستعد تبلور هستند ، لوله های جریان دو فاز ، لوله هایی که انعطاف پذیری خاصی دارند ، استفاده نمی شود ، لوله هایی که نیاز به فشار کمی دارند قطره و لوله های مستعد لرزش.
1.در هنگام نصب ، آرنج از جنس استنلس استیل با شعاع طولانی می تواند به طور مستقیم با توجه به حالت اتصال بر روی خط لوله نصب شود و با توجه به موقعیت استفاده نصب شود.به طور کلی می توان آن را در هر موقعیتی از خط لوله نصب کرد ، اما برای جلوگیری از نشتی ، باید آب بندی شود و بر عملکرد طبیعی خط لوله تأثیر بگذارد.
2. هنگامی که شیر توپ ، شیر دریچه و شیر دروازه با آرنج از جنس استنلس استیل استفاده می شود ، آنها فقط برای باز کردن کامل یا بسته شدن کامل مورد استفاده قرار می گیرند و برای تنظیم جریان نمی توان از آنها استفاده کرد تا از آسیب به آرنج جلوگیری شود.
3. آرنج های فلزی از جنس استنلس استیل که برای مدت طولانی ذخیره می شوند باید در برنامه بازرسی شوند.سطح پردازش شده در معرض باید تمیز نگه داشته شود و خاک برداشته شود.
4- آرنج ها باید در محلی تمیز و خشک در محیط داخلی نگهداری شوند.انباشته یا فضای ذخیره سازی در فضای باز کاملاً ممنوع است.همیشه آرنج از جنس استنلس استیل را خشک و تهویه نگه دارید ، دستگاه را تمیز و مرتب نگه دارید و طبق روش ذخیره سازی دقیق آن را ذخیره کنید.
ورق داده فنی فنی از جنس استنلس استیل ضد زنگ با فشار بالا
| اندازه اسمی | قطر بیرونی شیار | مرکز پایان | ||
| DN | سریال | سری دوم | 90 درجه آرنج A | آرنج 45 درجه ب |
| 15 | 21.3 | 18 | 38 | 16 |
| 20 | 26.9 | 25 | 38 | 19 |
| 25 | 33.7 | 32 | 38 | 22 |
| 32 | 42.4 | 38 | 48 | 25 |
| 40 | 48.3 | 45 | 57 | 29 |
| 50 | 60.3 | 57 | 76 | 35 |
| 65 | 73 | 76 | 95 | 44 |
| 80 | 88.9 | 89 | 114 | 51 |
| 90 | 101.6 | - | 133 | 57 |
| 100 | 114.3 | 108 | 152 | 64 |
| 125 | 141.3 | 133 | 190 | 79 |
| 150 | 168.3 | 159 | 229 | 95 |
| 200 | 219.1 | 219 | 305 | 127 |
| 250 | 273 | 273 | 381 | 159 |
| 300 | 323.9 | 325 | 457 | 190 |
| 350 | 355.6 | 377 | 533 | 222 |
| 400 | 406.4 | 426 | 610 | 254 |
| 450 | 457 | 480 | 386 | 286 |
| 500 | 508 | 530 | 762 | 318 |
| 550 | 559 | - | 838 | 343 |
| 600 | 610 | 630 | 914 | 381 |
| 650 | 660 | - | 991 | 406 |
| 700 | 711 | 720 | 1067 | 438 |
| 750 | 762 | - | 1143 | 470 |
| 800 | 813 | 820 | 1219 | 502 |
1 ، آرنج شعاع طولانی از جنس استنلس استیل به طور گسترده ای در صنایع نفت ، صنایع شیمیایی ، نیروگاه هسته ای ، تولید مواد غذایی ، ساخت و ساز ، کشتی سازی ، تهیه مواد شیمیایی ، دارو و سایر صنایع استفاده می شود.
2 ، لوله های مورد استفاده در آب ، نوشیدنی ، آبجو ، مواد غذایی ، صنعت پتروشیمی ، انرژی هسته ای ، ماشین آلات ، تجهیزات پزشکی ، کود شیمیایی ، کشتی سازی ، تصفیه آب ضد آب.
3 ، می توان آن را در طیف گسترده ای ، با قطر چند میلی متر و متر ، از خلا بالا تا فشار زیاد استفاده کرد.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما از کارخانه فولاد ضد زنگ Buttwelded Long Radius Pipe Elbow 90 درجه توانایی تولید بالایی برخورداریم ، مدت زمان تحویل برای مقدار کمی 45days است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
