جزئیات محصول:
|
| نام محصول:: | آرنج جوش لب به لب از استیل ضد زنگ | اندازه:: | اندازه سفارشی |
|---|---|---|---|
| استاندارد:: | GB / ANSI / JIS / DIN | بسته بندی:: | جعبه چوبی |
| ضخامت دیوار:: | SCH5S-SCH160 | مواد ：: | 304L ، 316L و غیره |
| برجسته: | آرنج شعاع طولانی 90 درجه,شعاع طولانی 90 آرنج آرنج |
||

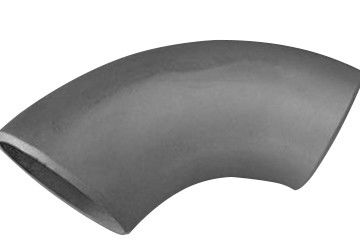

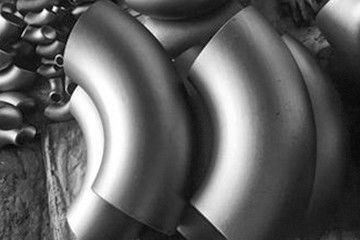

آرنج جوش لب به لب از استیل ضد زنگ است که عمدتا به عنوان لوله اتصال در نصب خط لوله استفاده می شود ، که برای اتصال در گوشه لوله استفاده می شود.دو لوله را با قطر اسمی یکسان یا متفاوت به هم متصل کنید تا لوله چرخانده شود.تفاوت اصلی بین آرنج از جنس استنلس استیل و آرنج استیل در تفاوت مواد است.انواع متداول فولاد عبارتند از: 304 ، 304L ، 316 ، 316L و غیره. ترکیب شیمیایی آرنج سطح آرنج را برای مدت طولانی از زنگ زدگی و خوردگی حفظ می کند.آرنج شعاع بلند به آرنج اشاره دارد که شعاع انحنای آن 1.5 برابر قطر لوله است.آرنج های شعاعی طولانی به طور گسترده ای مورد استفاده قرار می گیرد.بطور کلی ، آرنج های شعاعی طولانی در شرایط پیش فرض و مکان هایی با فشار زیاد یا سرعت بالای جریان استفاده می شود.اگر الزامات مقاومت در مورد خط لوله انتقال جامد سخت باشد ، از آرنج های شعاع بزرگتر استفاده می شود. شعاع انحنای آرنج شعاع طولانی 1.5 برابر قطر لوله است و شعاع انحنای آرنج شعاع کوتاه با قطر لوله برابر است. یعنی 1 بار
1 ، آرنج های کوتاه شعاع به طور کلی در مایعات کم فشار یا جایی که آرنج محدود است استفاده می شود.آرنج های شعاع بلند در صورت عدم وجود شرایط یا در قرارداد مشخص نشده ترجیح داده می شوند.
2. در استفاده از خط لوله ، شعاع طولانی شایع تر است ، در حالی که شعاع کوتاه کمتر است ، که به دلیل ساختار ویژه آنها ایجاد می شود.
3. در مقایسه با آرنج شعاع کوتاه ، آرنج شعاع طولانی دارای انحنای یکنواخت تر و مقاومت فشرده سازی بالاتر است.آرنج های جوشکاری دکمه ها معمولاً آرنج های شعاعی طولانی هستند.
4- آرنج شعاع کوتاه به طور کلی برای لوله هایی با فشار و مقاومت کمی قابل استفاده است ، در حالی که نباید از آرنج شعاع کوتاه برای لوله هایی که دارای ذرات جامد یا ذرات مستعد تبلور هستند ، لوله های جریان دو فاز ، لوله هایی که انعطاف پذیری خاصی دارند ، استفاده نمی شود ، لوله هایی که نیاز به فشار کمی دارند قطره و لوله های مستعد لرزش.
1 ، در طول نصب ، آرنج از جنس استنلس استیل با شعاع طولانی با توجه به حالت اتصال می تواند مستقیماً بر روی خط لوله نصب شود و مطابق با موقعیت استفاده نصب شود.به طور کلی می توان آن را در هر موقعیتی از خط لوله نصب کرد ، اما برای جلوگیری از نشتی ، باید آب بندی شود و بر عملکرد طبیعی خط لوله تأثیر بگذارد.
2 ، در صورت استفاده از شیر توپ ، شیر دریچه و شیر دروازه با آرنج از جنس استنلس استیل ، از آنها فقط برای باز کردن کامل یا بسته شدن کامل استفاده می شود و برای تنظیم جریان نمی توان از آنها استفاده کرد تا از آسیب دیدن آرنج جلوگیری شود.
3 ، آرنج های فلزی از جنس استنلس استیل که برای مدت طولانی ذخیره می شوند باید در برنامه بازرسی شوند.سطح پردازش شده در معرض باید تمیز نگه داشته شود و خاک برداشته شود.
4 ، آرنج ها باید در محلی تمیز و خشک در محیط داخلی نگهداری شوند.انباشته یا فضای ذخیره سازی در فضای باز کاملاً ممنوع است.همیشه آرنج از جنس استنلس استیل را خشک و تهویه نگه دارید ، دستگاه را تمیز و مرتب نگه دارید و طبق روش ذخیره سازی دقیق آن را ذخیره کنید.
برگه داده های اتصالات لوله از جنس استنلس استیل 1.5 Long Radius 90 LR
| اندازه اسمی | قطر بیرونی شیار | مرکز پایان | ||
| DN | سریال | سری دوم | 90 درجه آرنج A | آرنج 45 درجه ب |
| 15 | 21.3 | 18 | 38 | 16 |
| 20 | 26.9 | 25 | 38 | 19 |
| 25 | 33.7 | 32 | 38 | 22 |
| 32 | 42.4 | 38 | 48 | 25 |
| 40 | 48.3 | 45 | 57 | 29 |
| 50 | 60.3 | 57 | 76 | 35 |
| 65 | 73 | 76 | 95 | 44 |
| 80 | 88.9 | 89 | 114 | 51 |
| 90 | 101.6 | - | 133 | 57 |
| 100 | 114.3 | 108 | 152 | 64 |
| 125 | 141.3 | 133 | 190 | 79 |
| 150 | 168.3 | 159 | 229 | 95 |
| 200 | 219.1 | 219 | 305 | 127 |
| 250 | 273 | 273 | 381 | 159 |
| 300 | 323.9 | 325 | 457 | 190 |
| 350 | 355.6 | 377 | 533 | 222 |
| 400 | 406.4 | 426 | 610 | 254 |
| 450 | 457 | 480 | 386 | 286 |
| 500 | 508 | 530 | 762 | 318 |
| 550 | 559 | - | 838 | 343 |
| 600 | 610 | 630 | 914 | 381 |
| 650 | 660 | - | 991 | 406 |
| 700 | 711 | 720 | 1067 | 438 |
| 750 | 762 | - | 1143 | 470 |
| 800 | 813 | 820 | 1219 | 502 |
کاربرد
1 ، آرنج شعاع طولانی از جنس استنلس استیل به طور گسترده ای در صنایع نفت ، صنایع شیمیایی ، نیروگاه هسته ای ، تولید مواد غذایی ، ساخت و ساز ، کشتی سازی ، تهیه مواد شیمیایی ، دارو و سایر صنایع استفاده می شود.
2 ، لوله های مورد استفاده در آب ، نوشیدنی ، آبجو ، مواد غذایی ، صنعت پتروشیمی ، انرژی هسته ای ، ماشین آلات ، تجهیزات پزشکی ، کود شیمیایی ، کشتی سازی ، تصفیه آب ضد آب.
3 ، می توان آن را در طیف گسترده ای ، با قطر چند میلی متر و متر ، از خلا بالا تا فشار زیاد استفاده کرد.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه اتصالات لوله از جنس استنلس استیل 1.5 Long Radius 90 LR ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45 روز است یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
