جزئیات محصول:
|

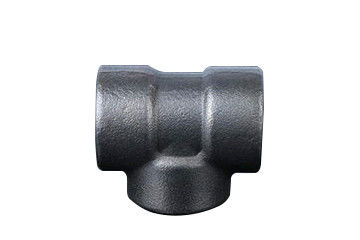

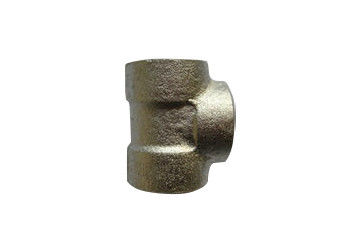

| نام محصول:: | سه پایه جوشکاری سوکت فلزی کربن | فرایند تولید:: | آهنگری |
|---|---|---|---|
| مواد ：: | ASTM A105、20 # 、 Q235 | هدف ：: | نفت ، شیمیایی |
| شکل: | برابر | تایپ کنید: | سه |
| برجسته: | جوشکاری سوکت cs,اتصالات لوله جوش ASTM سوکت |
||
Tee که به عنوان اتصالات Tee نیز شناخته می شود ، عمدتاً برای تغییر جهت سیال و در شاخه لوله اصلی استفاده می شود. انتهای نازل سه برابر برابر است.اندازه نازل اصلی کاهش سه راهی یکسان است و اندازه نازل لوله شاخه از لوله اصلی کوچکتر است.دو طرز تهیه آبکاری وجود دارد: برآمدگی هیدرولیک و فشار دادن گرم.سیم جوشکاری سوکت نوعی اتصالات لوله فشار قوی است که عمدتاً با جعل خالی از فولاد گرد یا شمش تشکیل می شود و سپس توسط تراش پردازش می شود. سری لوله های سوکت شامل سه شکل اتصال می باشد: اتصال جوشکاری سوکت (SW) ، اتصال جوش لب به لب (BW) و اتصال رشته ای (TR).اتصالات لوله سوکت استاندارد ASME B16.11، Hg / T 21634-1996، MSS SP-83، MSS sp-79، MSS sp-97، MSS sp-95، GB / T 14383-2008، SH / t3410-96، gd2000 ، GD87 ، 40t025-2005 و غیره
سیم جوشکاری سوکت بخشی از اتصال لوله به لوله است که نقش مهمی در اتصال و استفاده از اتصالات لوله ایفا می کند. با توجه به روش اتصال ، می توان آن را به توپی سوکت ، تار نخ ، پارچه فلنج و جوشکاری تقسیم کرد.از همان ماده لوله ساخته شده است.
استاندارد: ASME B16.11، MSS SP-83، GB / T 14383-2008 و غیره
جنس: فولاد کربن
دامنه اندازه: 6-100 DN
دامنه فشار: 3000،6000،900LB
سطح درمان: ضد روغن؛ضد نقاشی
| قطر اسمی | عمق سوکت | ابعاد سوکت | ضخامت دیوار | مرکز تا پایین سوکت | |||||
| Cmin | |||||||||
| DN | NPS | جمین | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xx | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1 ، جوشکاری سوکت برای گسترش جوشکاری لوله به داخل بدنه شیر است که بیشتر برای جوشکاری لوله های فولادی کربن و لوله استنلس استیل زیر 2 استفاده می شود.
2 ، جوشکاری دکمه استفاده از گرمای مقاومت برای جوشکاری دو قطعه کار در طول تمام قسمت انتهایی در همان زمان است که در جوشکاری قطعه کار به طور گسترده ای مورد استفاده قرار می گیرد.
3 ، جوش سوکت فرم جوش فیله ، جوش لب به لب جوش لب به لب.جوشکاری باتری در شرایط استحکام و تنش بهتر از جوشکاری سوکت است ، بنابراین در شرایط فشار بالا و میدان بد از جوشکاری باس استفاده می شود.
4 ، جوشکاری سوکت به طور کلی برای قطر لوله های کوچک کمتر یا مساوی با Dn40 استفاده می شود ، مانند شیر و لوله با قطر کوچک ، اتصالات لوله و جوشکاری لوله ، که مقرون به صرفه تر است.جوشکاری قیر معمولاً برای کسانی که بالای Dn40 هستند استفاده می شود.
5 ، بیشتر کالیبر پایین و امتیاز فشار کمتر جوشکاری سوکت است ، در حالی که آنهایی که دارای فشار بیشتری هستند جوش لب به لب هستند.
6 و 100٪ تست تشخیص عیب را باید برای جوش لب به لب انجام داد تا از نشتی اطمینان حاصل شود.
7 ، جوشکاری سوکت برای وارد کردن جوش به قطر اختلاف نیاز دارد ، جوشکاری لب به لب لازم نیست.
8 ، نیاز به جوشکاری باسن معمولاً بیشتر از جوشکاری سوکت است و کیفیت آن پس از جوشکاری خوب است ، بنابراین روش تشخیص نسبتاً دقیق است.
9 ، جوشکاری دکمه باید تحت معاینه رادیوگرافی قرار گیرد ، در حالی که جوشکاری سوکت باید در معرض ذرات مغناطیسی یا بازرسی نفوذ باشد.
1 ، سه جوشکاری سوکت فلزی کربن به طور گسترده ای در ساخت و نگهداری پتروشیمی ، نفت و گاز ، گاز مایع ، کود شیمیایی ، نیروگاه ، انرژی هسته ای ، کشتی سازی ، ساخت کاغذ ، بهداشت مواد غذایی ، ساخت و سازهای شهری و سایر صنایع مورد استفاده قرار می گیرد.
2 ، در صنعت فشار این نوع اتصالات لوله بیشتر است که می تواند به 600 کیلوگرم برسد.در زندگی فشار لوله های آب پایین تر است ، به طور کلی 16 کیلوگرم.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
