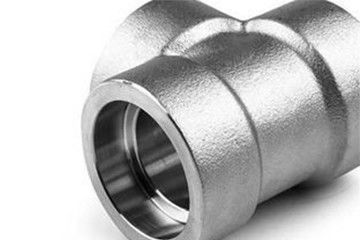

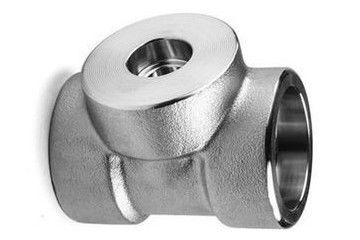

جزئیات محصول:
|
| نام محصول:: | سه پایه جوشکاری سوکت استیل | مشخصات فنی:: | DN6 ~ DN100 |
|---|---|---|---|
| فشار:: | 3000/6000 / 9000LB | استاندارد: | ASME B16.11 |
| بسته بندی: | کارتن / جعبه چوبی / جعبه چوبی پلی | رنگ: | نقره اي |
| برجسته کردن: | جوشکاری سوکت ss,سه سیم جوش سوکت ASME B16.11 |
||
طعمه عمدتا برای تغییر جهت سیال استفاده می شود و در لوله شاخه ای از خط لوله اصلی استفاده می شود. Tee نوعی لوله شیمیایی است که با سه پورت ، یعنی یک ورودی و دو پریز ، یا دو ورودی و یک پریز برق قرار دارد. نازلهای با قطر برابر T و Y شکل ، نازل های کاهنده وجود دارد که برای سه همگرایی خط لوله یکسان یا متفاوت استفاده می شود.سه پایه جوشکاری سوکت نوعی حالت اتصال لوله است که طعم را برای جوشکاری به دیواره تعبیه شده لوله وارد می کند. نسبت به جوش باسن ، معمولاً از جوش سوکت برای لوله های با قطر کوچک 2 "و پایین استفاده می شود.
جوش سوکت جوش فیله را تصویب می کند.هنگامی که الزامات مقاومت به سازه بالا و خطر نشت زیاد در طراحی در نظر گرفته شود ، اتصالات جوش داده شده سوکت انتخاب بهتری است.
استحکام خستگی مفاصل جوش داده شده سوکت به دلیل تغییر شدید جوش فیله و هندسه نسبت به اتصالات جوش داده شده باسن کمتر است.با این وجود اتصالات جوش داده شده سوکت هنوز نسبت به سایر اتصالات مکانیکی برتری دارند.
1. از آن برای انتقال مواد قابل اشتعال بدون نشت ، محیط سمی یا گران قیمت و بخار از 300PSI به 600psi استفاده می شود.
2. فقط با لوله ASME ، با همان کالیبر ارتباط برقرار کنید.
3. می تواند برای بهره برداری طولانی مدت از خط لوله مورد استفاده قرار گیرد و ویژگی های جریان بهتری را ارائه دهد.
4- مواد آن از مواد ASTM و استاندارد ساخت آن ASME B16.11 است.B16.11 فشار ، درجه بندی دما ، ابعاد ، تحمل ، شناسایی و نیازهای مواد را پوشش می دهد.مواد متداول ASTM A105 ، A182 یا A350 هستند.
5- برای اتصالات لوله جوش داده شده سوکت سه کلاس فشار وجود دارد: class3000 ، 6000 و 9000.
1 ، جوشکاری سوکت استیل از جنس استنلس استیل نه تنها به الزامات طراحی ترکیب شیمیایی اهمیت زیادی می بخشد ، بلکه به نیازهای عملکرد مکانیکی لوله اصلی برای خمش گرم فشار قوی نیز اهمیت زیادی می بخشد.
2 ، این به طور غیر مستقیم فرآیند نورد و فرآیند ساخت لوله را کنترل می کند ، به طوری که عملکرد لوله اصلی نسبتاً متعادل است و اختلاف عملکرد خم داغ با فشار بالا همیشه اندک است.
3 ، سه جوشکاری سوکت استیل از جنس استنلس استیل به طور گسترده ای در ساخت و نگهداری پتروشیمی ، نفت و گاز ، گاز مایع ، کود شیمیایی ، نیروگاه ، نیروگاه هسته ای ، کشتی سازی ، ساخت کاغذ ، بهداشت مواد غذایی ، ساخت و سازهای شهری و سایر صنایع استفاده می شود.
4 ، در صنعت فشار این نوع اتصالات لوله بیشتر است که می تواند به 600 کیلوگرم برسد.در زندگی فشار لوله های آب پایین تر است ، به طور کلی 16 کیلوگرم.
5 ، جوشکاری سوکت برای گسترش جوشکاری لوله به داخل بدنه شیر است که بیشتر برای جوشکاری لوله های فولادی کربن و لوله استنلس استیل زیر 2 استفاده می شود.
6 ، جوشکاری دکمه استفاده از گرمای مقاومت برای جوشکاری دو قطعه کار در طول تمام قسمت انتهایی در همان زمان است که در جوشکاری قطعه کار به طور گسترده ای مورد استفاده قرار می گیرد.
ورق داده جوش داده شده جوش داده شده ASME B16.11 6000LB استیل ضدزنگ SS
| قطر اسمی | عمق سوکت | ابعاد سوکت | ضخامت دیوار | مرکز تا پایین سوکت | |||||
| Cmin | |||||||||
| DN | NPS | جمین | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xx | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1. مقاومت در برابر خوردگی خوب: مقاومت در برابر اسید و قلیایی عالی ، مقاومت در برابر خوردگی ، بدون زنگ زدگی ، بدون فرسایش ، بدون باکتری ، بدون فرسایش الکتروشیمیایی.
2. مقاومت در برابر ضربه زیاد: عملکرد مقاومت در برابر ضربه منحصر به فرد در مقایسه با سایر لوله های دیواره جامد به طور قابل توجهی بهبود می یابد.
3. عایق حرارتی خوب: هدایت حرارتی کم ، عایق حرارتی خوب.
4. عمر طولانی: اشعه ماوراء بنفش و ضد تابش ، محصول هرگز محو نخواهد شد ، عمر طولانی.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه جوشکاری Tee Steel ASME B16.11 6000LB Stainless Steel SS ما از توانایی بالایی در تولید برخوردار است ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
