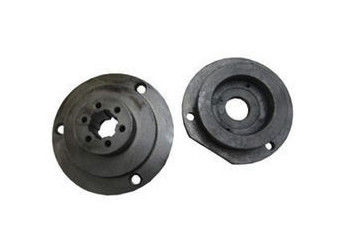

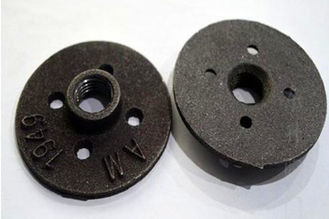

جزئیات محصول:
|
| نام محصول:: | فلنج آهنی انعطاف پذیر | اندازه:: | اندازه کامل |
|---|---|---|---|
| استاندارد:: | GB / ANSI / JIS / DIN | مواد:: | آهن انعطاف پذیر |
| تکنیک ها: | تمبر و جوشکاری | ارتباط: | فلنج |
| برجسته کردن: | اتصالات آهنی فلنج دار,میلگردهای آهنی با کیفیت بالا |
||
چدن قابل استفاده نوعی ماده چدن با استحکام بالا است که در دهه 1950 توسعه یافته است.خواص جامع آن نزدیک به فولاد است.با توجه به خواص عالی آناین گیاه با موفقیت در ریخته گری برخی از قسمت ها با استرس پیچیده ، استحکام بالا ، چقرمگی و مقاومت در برابر سایش استفاده شده است.
چدن چدنی به سرعت در یک ماده چدن بسیار مورد استفاده در کنار چدن خاکستری تبدیل شده است.به اصطلاح "آهن برای فولاد" عمدتا به آهن منعطف اشاره دارد.گرافیت کروی با استفاده از روش spheroidizing و تلقیح می شود ، که به طور موثری باعث بهبود خواص مکانیکی چدن می شود.به خصوص انعطاف پذیری و استحکام ، به منظور به دست آوردن مقاومت بالاتر از فولاد کربن.
فلنج ، همچنین به عنوان صفحه فلنج یا فلنج شناخته می شود ، بخشی است که به شافت و شافت اتصال می دهد ، که برای اتصال بین انتهای لوله استفاده می شود.همچنین از فلنج در ورودی و خروجی تجهیزات استفاده می شود که برای اتصال بین دو تجهیزات استفاده می شود. سوراخ ها روی فلنج وجود دارد ، پیچ ها باعث می شوند که این دو فلنج به طور محکم به هم متصل شوند و فلنج با واشر مهر و موم شده باشد.
استاندارد: GB / ANSI / JIS / DIN
جنس: آهن چدنی
تکنیک ها: مهر زنی و جوشکاری
اتصالات لوله های چدنی انعطاف پذیر با فلنج چدنی منعطف که لوله های چدنی چدنی را به هم وصل می کند. فلنج سه طرفه دارای یک لوله اصلی و یک لوله شاخه ای است که عمود بر لوله اصلی در یک طرف لوله اصلی است و با لوله اصلی وصل می شود. دریچه ای در گوشه تقاطع جهت خروجی لوله اصلی و جهت خروجی لوله شاخه تنظیم شده است.یک قطعه سوپاپ دایره ای روی شیر تنظیم شده است.
قطعه سوپاپ در ساختار آب بندی متقابل با دیواره داخلی حفره لوله در حالت بسته حفره لوله است.فلنج آهن داکتیل تنظیم خط لوله را ساده می کند ، موجب صرفه جویی در مصرف قطعات خط لوله ، تسهیل در عملیات ، تسهیل در نگهداری شاخه خط لوله و تهیه هر شاخه در مراحل می شود.
علاوه بر عملکرد سنتی ، فلنج آهن داکتیل به عنوان دریچه ایستگاه دوتایی نیز عمل می کند.یکی از خروجی های اصلی لوله و شاخه را می توان به صورت دلخواه به عنوان یک بسته کار انتخاب کرد و دیگری را به عنوان یک حالت کار صاف.مدل ابزار همچنین می تواند به طور دلخواه نسبت جریان خروجی لوله اصلی و شاخه را تنظیم کند ، تا زمانی که زاویه قطعه سوپاپ در حفره لوله قابل تنظیم باشد.
سوکت و شاخه لوله چدنی انعطاف پذیر قطع می شود و سپس نخ خارجی لوله بازکنی لوله در هر دو انتهای لوله پردازش می شود. پیچ نخ باید 3 میلی متر باشد ، و طول نخ 3 میلی متر ضخیم تر از فلنج چدن باشد.
برای هر پردازش یک لوله ، دو نخ داخلی فلنج چدن پردازش می شود. پس از پردازش لوله و فلنج پشتی ، فلنج و لوله باید آزمایش شود. لازم است که فلنج و لوله لوله به خوبی همسان شوند و بدون سست شدن انعطاف پذیر بچرخند.
پس از اتصال لوله پردازش شده با فلنج پردازش شده (با نخ داخلی) ، یک انتهای لوله باید سطح فلنج را در حدود 3 میلی متر در معرض دید خود قرار دهد.پس از اتمام اتصال فلنج ، اتصالات باسن خط لوله باید انجام شود. در حین اتصال باسن ، یک پد لاستیکی باید در اتصال لوله اضافه شود و یک خط افقی از دو خط لوله وصل شده اطمینان حاصل شود.
فلنج آهن قابل انعطاف توسط فرایند EPC تولید می شود ، با چرخه تولید کوتاه ، دقت بالای ابعاد ، روکش سیمانی ، پاشش خارجی روی ضد زنگ روی و رنگ آسفالت ، مقاومت در برابر خوردگی و ماندگاری طولانی. روکش آن از ملات سیمانی و سیمان پرتلند است.
با روی فلزی و رنگ آسفالت روکش شده است. طبق استاندارد ISO2531 فشار PN16 است. جنس: آهن گره ای ، حجم زیاد ، وزن سبک ، انعطاف پذیری خوب و چقرمگی.
برگه اطلاعات فنی فنی اتصالات آهنی فلنج دار فلنج مشکی به شرح زیر:
| اینچ | قطر اسمی | 10 کیلوگرم = لیتر0MPa | قطر اسمی | 16 کیلوگرم = لیتر6MPa | ||||||||
| قطر خارجی | فاصله سوراخ پیچ | قطر پیچ | شماره سوراخ پیچ | ضخامت فلنج | قطر خارجی | فاصله سوراخ پیچ | قطر پیچ | شماره سوراخ پیچ | ضخامت فلنج | |||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 | DN200 | 340 | 295 | 22 | 8 | 26 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 | DN250 | 405 | 355 | 26 | 12 | 29 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 | DN300 | 460 | 410 | 26 | 12 | 32 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 | DN350 | 520 | 470 | 26 | 16 | 35 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 | DN400 | 580 | 525 | 30 | 16 | 38 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 | DN450 | 640 | 585 | 30 | 20 | 42 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 | DN500 | 715 | 650 | 33 | 20 | 46 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 | DN600 | 840 | 770 | 36 | 20 | 52 |
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه تخت فولاد ما از توانایی بالایی در تولید برخوردار است ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
