جزئیات محصول:
|
| نام محصول: | فلنج جوشکاری باسن | استاندارد: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| ضخامت: | 12 میلی متر - 58 میلی متر | قطر خارجی: | 14-2020 میلی متر |
| قطر داخلی: | 15-2024 میلی متر | نخ: | M10-M27 |
| برجسته کردن: | فلنج جوشکاری باسن OD 14MM,فلنج جوشکاری باسن ضخامت 58 میلی متر,فلنج جوشکاری باسن نخ M27 |
||

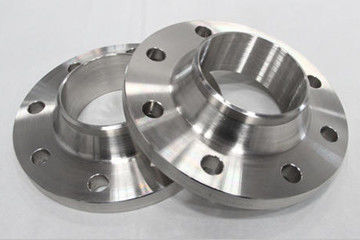

فلنج جوشکاری باسن نوعی اتصالات لوله است که به فلنج دارای انتقال گردن و لوله و اتصال جوش لب به لب با لوله اشاره دارد.تغییر شکل ، مهر و موم شده و استفاده گسترده آسان نیست.این ماده دارای استحکام و انعطاف پذیری مورد نیاز و انتقال نازک جوش لب به لب مناسب است.فاصله محل اتصال جوش و سطح اتصال زیاد است و سطح اتصال از تغییر شکل دمای جوشکاری عاری است.
فلنج جوشکاری لب به لب از ساختار دهانه نسبتاً پیچیده ای استفاده می کند که برای خط لوله با نوسان زیاد فشار یا دما یا دمای بالا ، فشار زیاد و دمای پایین مناسب است.به طور کلی برای اتصال خط لوله و شیر با PN بیشتر از 2.5MPa استفاده می شود و همچنین برای انتقال لوله های گران قیمت ، مواد قابل اشتعال و مواد منفجره مورد استفاده قرار می گیرد.
قطر بیرونی فلنج: 75 میلی متر - 2190 میلی متر
قطر دایره مرکز سوراخ پیچ: 50 میلی متر --- 2130 میلی متر
قطر سوراخ پیچ: 11 تا 30 میلی متر
تعداد سوراخ پیچ: 4-48
موضوع: m10-m27
ضخامت فلنج: 12 میلی متر - 58 میلی متر
قطر بیرونی لوله: a (17.2-2032 mm) B (14-2020 mm)
قطر داخلی فلنج: a (18-2036 mm) B (15-2024 mm)
وزن نظری فلنج: 0.36 کیلوگرم -234.6 کیلوگرم (DN 1800)
1. فولاد ضد زنگ فولاد کربن و فولاد ضد زنگ آستنیتی با فشار نامی PN 0.25mp-1.0mpa برای فلنج جوش لب به لب.جعل درجه یک مجاز است.
2. علاوه بر مفاد زیر ، جعل های با فشار نامی PN 1.6mpa-6.3mpa باید الزامات درجه II یا بالاتر را داشته باشند.
3. اگر یکی از شرایط زیر وجود داشته باشد ، باید شرایط III و جعل را برآورده کند:
(1) ورقه های فلنج با فشار اسمی PN ≥ 10.0MPa ؛
(2) جعل فولاد مولیبدن کروم با فشار اسمی PN> 4.0 مگاپاسکال ؛
(3) فورج فولاد فریتیک با فشار اسمی PN> 1.6 مگاپاسکال و دمای کار ≤ - 20.
ورق مشخصات فنی فلنج جوشکاری فلنج ضد زنگ فلنج به شرح زیر است:
| فلنج جوشکاری باسن | |||||||||||||||||
| DN | قطر بیرونی لوله فولادی | اندازه اتصال | ضخامت فلنج | داخل قطر فلنج B1 |
سوکت | گردن فلنج | قد | وزن نظری | |||||||||
| قطر بیرونی فلنج | قطر دایره مرکز سوراخ پیچ | قطر سوراخ پیچ و مهره | تعداد سوراخ پیچ و مهره | نخ | B2 | تو | N | R | |||||||||
| آ | ب | آ | ب | آ | ب | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 93/1 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
آ.بسته پلاستیکی حباب پلاستیکی b. بسته کیسه ای بافت. پالت dسفارشی
کارخانه تخت فولاد ما توانایی بالایی برای تولید دارد ، زمان تحویل 30 روز برای مقدار کم است ، یا اگر برای این کار عجله دارید ، ما می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
