جزئیات محصول:
|

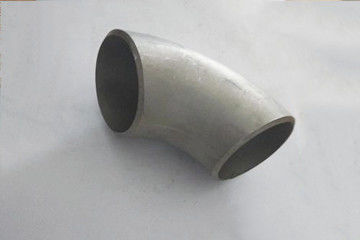

| نام محصول: | آرنج جوش داده شده | مواد: | فولاد کربن |
|---|---|---|---|
| اندازه: | 1/2 "- 72" ، 1/2 "-4 8" | ارتباط: | جوشکاری |
| کاربرد: | لوله ها را وصل کنید | استاندارد: | DIN ، JIS ، ANSI ، ASME ، GB |
| برجسته کردن: | اتصالات دکمه ای DIN Buttweld Elbow,اتصالات فولادی کربن Buttweld,اتصالات فولادی کربن DN50 |
||
قرار است آرنج جوشکاری پس از پردازش در حالت گرم شکل بگیرد.زیرا بعضی از آرنج ها اگر به خوبی رفتار نشوند پیچ خورده و مجاز نیستند.علاوه بر این ، پس از فشار دادن سر ، قطر خارجی قسمت جلویی به طور کلی زیاد است که باید با قالب شکل دهی شکل بگیرد.
قالب جوشکاری آرنج در واقع یک پرس است ، باید مجموعه ای از قالب ، دو نیم دایره ، یکی به بالا و یک پایین وجود داشته باشد.قطر خارجی پس از شکل دهی به اندازه مورد نیاز محصول نهایی می رسد.ضخامت دیواره با توجه به ضخامت دیواره مواد کنترل می شود.میزان تحمل ضخامت دیواره آرنج و لوله یکسان است که 12.5 ± است.در روند فشار دادن ، در شرایط عادی نباید ضخامت دیواره تغییر کند ، اما اگر به دلایل ابزار دیواره کاهش یابد ، هنگام بلند کردن ، باید مقداری کمک به ضخامت دیواره اضافه شود.به عنوان مثال ، هنگامی که آرنج دارای ضخامت دیواره 18/8 میلی متر است ، لوله در حدود 8/5 میلی متر به طور کلی بلند می شود تا از تحمل بیش از حد ناشی از کاهش ضخامت موضعی در هنگام فشار جلوگیری کند.
اتصالات لوله فولادی کربنی آرنج جوش داده شده برگه مشخصات فنی به شرح زیر است:
| DN | قطر خارج | مرکز برای ابعاد پایان | |
| یک سری | سری B | شعاع طولانی | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 7/139 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
اندازه: 1/2 "- 72" ، 1/2 "-4 8"
استاندارد: DIN ، JIS ، ANSI ، ASME ، گیگابایت
کاربرد: لوله ها را وصل کنید
آرنج جوش داده شده ، پس از شکل دادن ، قطر خارجی و ضخامت دیواره آرنج مطابق با الزامات است.بعد ، فرآیند اتمام انجام می شود.پس از لایه برداری با شات ، مقیاس اکسید در سطح داخلی و خارجی آرنج برداشته می شود و برای تسهیل جوشکاری دو انتهای آن مورب می شود.پس از بازرسی ، نوشتن نامه ، رنگ آمیزی ، بسته بندی و سایر مراحل ، می تواند کارخانه را ترک کند.
آ.بسته پلاستیکی کیسه حباب پلاستیکی بسته بسته کیسه ای ج. پالت d.سفارشی
کارخانه تخت فولاد ما توانایی بالایی برای تولید دارد ، زمان تحویل 25 روز برای مقدار کم است ، یا اگر برای آن عجله دارید ، ما می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
