جزئیات محصول:
|
| مواد: | SS304 SS316L | تکنیک ها: | جوش لب به لب |
|---|---|---|---|
| استاندارد: | DIN ، ANSI ، ASTM ، JIS ، GB | اندازه: | 1/2 "~ 6" |
| کاربرد: | لوله ها را وصل کنید | بسته بندی: | کارتن /جعبه چوبی |
| برجسته: | اتصالات لوله فولادی ضد زنگ A105,فلنج جوش سوکت ANSI B16.5,فلنج جوش سوکت ضد زنگ A105 |
||

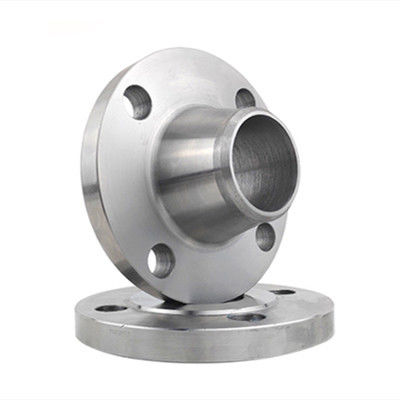

فلنج جوشکاری سوکت دارای شکل اولیه مشابه فلنج جوش مسطح با گردن است.یک سوکت در سوراخ داخلی فلنج باز می شود ، لوله به سوکت وارد شده و جوش داده می شود و حلقه جوش در پشت فلنج جوش داده می شود.فاصله بین فلنج و لوله به راحتی قابل خوردگی است.اگر داخل آن جوش داده شود ، می توان از خوردگی جلوگیری کرد.
فلنج جوش سوکت ، مقاومت خستگی 5 higher بیشتر از فلنج جوش داده شده مسطح است و مقاومت استاتیک یکسان است.هنگامی که از فلنج های جوشکاری سوکت استفاده می شود ، قطر داخلی آنها باید با قطر داخلی لوله مطابقت داشته باشد.فلنج سوکت فقط برای لوله های با قطر اسمی 50 یا کمتر قابل استفاده است.
قطر: DN15 - DN80
مواد: 304 ، 304L ، 316 ، 316L
فشار: 1.0MPa - 10 مگاپاسکال
استانداردها: ASTM / ANSI ، ISO ، DIN
ورق اطلاعات فنی فلنج فلزی فولادی ضد زنگ ANSI B16.5 A105 به شرح زیر است:
| مشخصات | ØD | d1 | d2 | تی | ح | ال | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
فلنج جوش سوکت دارای استحکام خوب ، تغییر شکل جوش کوچک و عملکرد آب بندی خوب است.می توان از آن برای مواردی با فشار 1.0.0 MP 10.0 مگاپاسکال و مواردی که دارای شرایط آب بندی بالا هستند ، استفاده کرد.در طول طراحی ، فلنج جوش سوکت را می توان به عنوان فلنج انتگرال بررسی کرد.
فلنج جوشکاری سوکت عمدتا در دیگهای بخار و مخازن تحت فشار ، نفت ، صنایع شیمیایی ، کشتی سازی ، داروسازی ، متالورژی ، ماشین آلات ، آرنج مهر زنی ، غذا و سایر صنایع استفاده می شود.
