جزئیات محصول:
|
| مواد: | فولاد کربن | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 3/4 اینچ، 1/8 اینچ ~ 6' | کاربرد: | لوله ها را وصل کنید |
| استاندارد: | DIN، BSP، ANSI | فشار: | PN2.5، PN10 |
| برجسته: | فلنج های فولادی کربنی CLASS150,فلنج های فولادی کربنی ASTM A105,فلنج های فولادی کربنی DN80 PN16 PL |
||

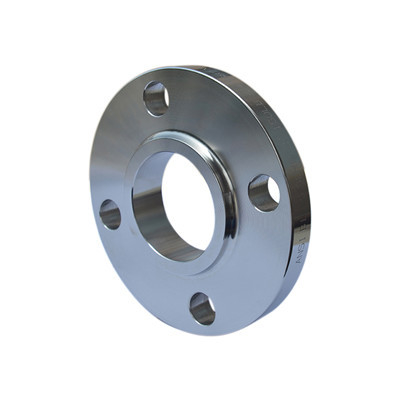

فلنج کربن استیل PL به رابطی اطلاق می شود که جنس بدنه آن فلنج فولاد کربنی یا فلنج انتهایی آن است.مواد فلنج عبارتند از آهنگری A105، یا Q235B، 10#، 20#، فولاد A3، Q345B، فولاد 45 و غیره.
اندازه: 1/2 "-60"
فشار: 150#-2500#
محدوده قطر: dn15-dn1000
مواد محصول: A105 16Mn 20#
ویژگی های محصول: مقاومت در برابر خوردگی
برگه اطلاعات فنی فلنج ASTM A105 CLASS150 Q235 DN80 PN16 کربن فولاد PL به شرح زیر:
| DN | قطر خارجی A1 |
اندازه اتصال | ضخامت فلنج | قطر داخلی فلنج | عرض شیار | ||||||
| قطر بیرونی فلنج | ک | L | n | Th | |||||||
| آ | ب | آ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221.5 | 222 | 8 |
فلنج کربن استیل PL با توجه به اندازه و محدوده تحمل مورد نیاز استانداردهای ملی تولید می شود.معمولاً برای جلوگیری از زنگ زدگی سطح فلنج دارای لایه آبکاری شده (روی زرد، روی سفید و ...) یا رنگ آمیزی با روغن ضد زنگ و پاشش رنگ ضد زنگ می باشد.
فلنج کربن فولاد PL به طور گسترده ای در پروژه های اساسی مانند صنایع شیمیایی، ساخت و ساز، تامین آب، زهکشی، نفت، صنایع سبک و سبک، تبرید، بهداشت، لوله کشی، حفاظت از آتش، برق، هوافضا، کشتی سازی و غیره استفاده می شود.
