جزئیات محصول:
|
| مواد: | SS304 SS316L | ارتباط: | جوشکاری |
|---|---|---|---|
| استاندارد: | DIN، ANSI، ASTM، گیگابایت | اندازه: | بدون درز 1/2 اینچ تا 24 اینچ |
| کاربرد: | ساخت و ساز، اتصال لوله ها | بسته بندی: | کارتن / جعبه چوبی / جعبه چوبی پلی |
| برجسته: | اتصالات لوله متقاطع 4 راه SS316L,اتصالات لوله دوبلکس متقاطع,اتصالات لوله فولادی ضد زنگ ASME متقاطع |
||

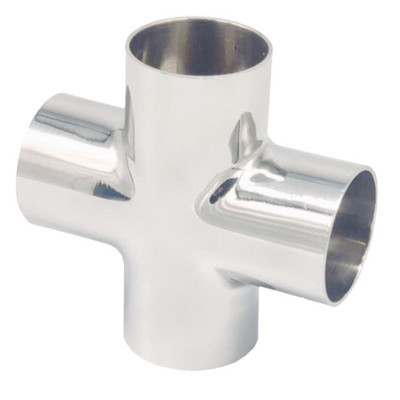

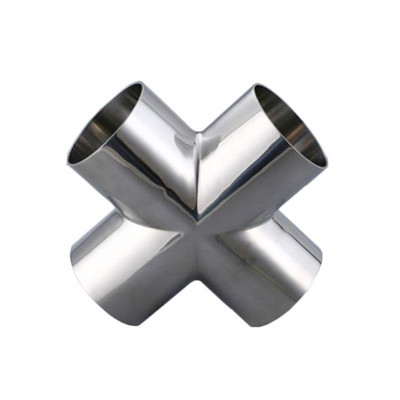

صلیب فولاد ضد زنگ نوعی اتصال لوله است که در شاخه خط لوله استفاده می شود.برای ساخت کراس با لوله بدون درز، دو فرآیند متداول وجود دارد: برآمدگی هیدرولیک و پرس گرم.
متقاطع فولاد ضد زنگ فرآیند پرس را پس از گرم کردن اتخاذ می کند، که تناژ تجهیزات مورد نیاز برای تشکیل مواد را کاهش می دهد.صلیب پرس گرم سازگاری گسترده ای با مواد دارد.این فرآیند شکل دهی معمولاً برای صلیب با قطر زیاد و دیواره لوله ضخیم استفاده می شود.
جنس: فولاد ضد زنگ 304/316
اتصال: اتصال سریع به Hose Barb
محدوده اندازه: 1 تا 4 اینچ و 25.4 میلی متر تا 101.6 میلی متر
فشار ترک خوردگی: 1/3 تا 25 psig (0.02 تا 1.7 bar)
دمای کار: -10℉~400℉ (-23℃~204℃)
برگه اطلاعات فنی متقاطع فولاد ضد زنگ ASME B16.9 316 Duplex 3/4 Stainless Steel به شرح زیر:
| اندازه لوله معمولی (اینچ) | قطر خارج | Genter to End | |
| سی | م | ||
| 1/2 | 21.3 | 25.4 | |
| 3/4 | 26.7 | 28.4 | |
| 1 | 33.4 | 38.1 | |
| 1 1/4 | 42.2 | 47.8 | |
| 1 1/2 | 48.3 | 57.2 | |
| 2 | 60.3 | 63.5 | |
| 2 1/2 | 73 | 76.2 | |
| 3 | 88.9 | 85.9 | |
| 3 1/2 | 101.6 | 95.3 | |
| 4 | 114.3 | 104.6 | |
| 5 | 141.3 | 124 | |
| 6 | 168.3 | 142.7 | |
| 8 | 219.1 | 177.8 | |
| 10 | 273.1 | 215.9 | |
| 12 | 323.9 | 254 | |
| 14 | 355.6 | 279.4 | |
صلیب فولاد ضد زنگ با پرس گرم تشکیل می شود.لوله خالی بزرگتر از قطر متقاطع به اندازه قطر عرضی صاف می شود و سوراخی در قسمت لوله شاخه کشیده باز می شود.
تیوب بلنک گرم شده و داخل قالب شکل دهی می شود و قالب برای کشیدن لوله انشعاب در تیوب بلانک نصب می شود.
تحت عمل فشار، لوله خالی به صورت شعاعی فشرده می شود.در فرآیند فشرده سازی شعاعی، فلز به سمت لوله انشعاب جریان می یابد و تحت کشش قالب یک لوله انشعاب تشکیل می دهد.
کل فرآیند از طریق فشرده سازی شعاعی لوله خالی و روند کشش لوله شاخه تشکیل می شود.
فلز لوله انشعاب پرس گرم با حرکت شعاعی لوله خالی جبران می شود، بنابراین به آن فرآیند جبران شعاعی نیز می گویند.
صلیب فولاد ضد زنگ به طور گسترده در نیروگاه های بزرگ، صنایع شیمیایی، صنایع سبک، متالورژی، ساخت و ساز شهری، کشتی سازی، مهندسی گاز طبیعی، تولید مواد غذایی، کاغذ سازی، پزشکی و سایر صنایع در داخل و خارج از کشور استفاده می شود.
