جزئیات محصول:
|
| مواد: | فولاد ضد زنگ، فولاد کربن | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/8 تا 6 دقیقه | کاربرد: | لوله ها را وصل کنید |
| بسته بندی: | بسته بندی استاندارد | فشار: | فشار متوسط |
| برجسته کردن: | زانویی لوله 45 درجه 3000LBS,زانویی لوله 45 درجه ASME B16.9 زانویی لوله 45 درجه,زانویی لوله 45 درجه ASTM A234 |
||

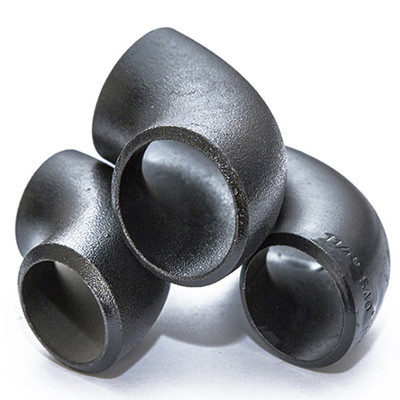

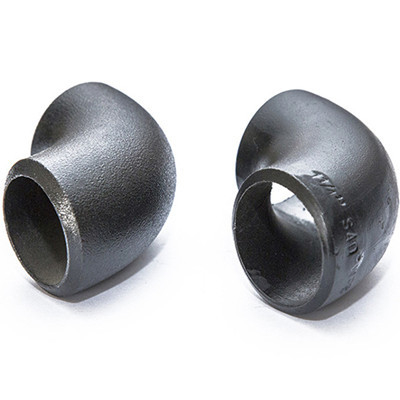

زانویی فشار قوی نوعی اتصال لوله است که برای چرخش در زوایای مختلف در چرخش خط لوله فشار قوی استفاده می شود.در میان تمام اتصالات لوله مورد استفاده در سیستم خط لوله فشار بالا، این نسبت بزرگترین است، حدود 80٪.
آرنج با فشار بالا.ضخامت آن از ضخامت دیواره زانویی معمولی بیشتر است، یا استحکام فشار بالای مواد بیشتر از زانویی معمولی است.
اندازه: 1/2 اینچ - 80 اینچ
فشار کاری: 0-1.0Mpa
ضخامت دیوار: Sch5-Sch160 XXS
جنس: فولاد کربن، فولاد آلیاژی و فولاد ضد زنگ
استاندارد: ANSI، ASME API5L، OCT، DIN و JIS و غیره
برگه اطلاعات فنی زانو فشار بالا ASME b16.9 ASTM a234 wpb 3000LBS 45 درجه به شرح زیر:
| اندازه | D | L | تی | T1 |
| 19 | 19 | 28 | 1.25 | 1.5 |
| 25 | 25 | 33.5 | 1.25 | 1.5 |
| 32 | 32 | 41 | 1.25 | 1.5 |
| 38 | 38 | 48.5 | 1.25 | 1.5 |
| 45 | 45 | 56 | 1.5 | 2 |
| 51 | 51 | 60.5 | 1.5 | 1.65 |
| 57 | 57 | 65 | 1.5 | 2 |
| 63.5 | 63.5 | 65 | 1.5 | 2 |
| 76 | 76 | 77.5 | 1.65 | 2 |
| 89 | 89 | 89 | 2 | 2 |
| 102 | 102 | 102.5 | 1.65 | 2 |
| 108 | 108 | 107.5 | 2 | 2 |
زانویی فشار بالا برای جوش دادن یک پوسته حلقه چند ضلعی با مقطع چند ضلعی یا یک پوسته بخش چند ضلعی با انتهای بسته است.
پس از پر شدن محیط فشار داخل، فشار داخلی اعمال می شود.در اثر فشار داخلی، مقطع به تدریج از چند ضلعی به دایره تغییر می کند و در نهایت به پوسته حلقه ای دایره ای تبدیل می شود.
در صورت لزوم، یک پوسته حلقه دایره ای را می توان به زانویی 4 90 یا زانویی 6 60 فشار قوی یا زانویی فشار بالا با مشخصات دیگر برش داد.
زانوهای فشار بالا به طور کلی برای خطوط لوله در صنایع نفت، گاز طبیعی، هوافضا، کشتی سازی، صنایع شیمیایی، برق آبی، حفاظت از آتش، ساخت و ساز، دیگ بخار و سایر صنایع مناسب هستند.
