جزئیات محصول:
|
| نام محصول:: | فلنج جوشکاری سوکت | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| فرایند تولید:: | جعل یکپارچه | فرم سطح آب بندی ：: | RF ، MFM ، TG ، RJ |
| کاربرد: | صنعتی ، نفتی | بسته بندی: | جعبه رنگی یا سفارشی |
| برجسته: | جوش فلنج جوش سوکت,سی دی اتصالات فلنج فلزی کربن |
||

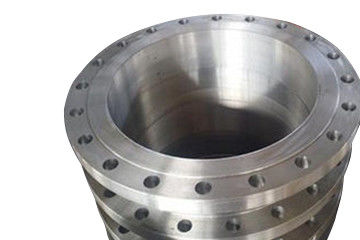

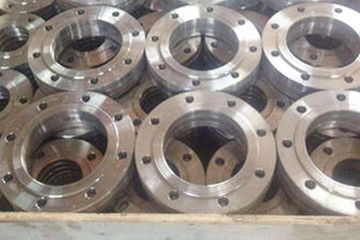

فلنج جوشکاری سوکت به فلنج جوش داده شده در انتهای لوله و خارج از آن هنگام انتهای لوله در نردبان حلقه فلنج وارد می شود. دو نوع با گردن و بدون وجود دارد.فلنج با گردن دارای استحکام خوب ، تغییر شکل جوش کوچک و عملکرد آب بندی خوب است.
این می تواند در شرایط با فشار 1.0 M 10.0MPa استفاده شود. فلنج B برای رگ همچنین فلنج جوشکاری سوکت است که در این مواقع با نیاز به آب بندی زیاد مورد استفاده قرار می گیرد.در حین طراحی ، فلنج جوش سوکت را می توان به عنوان فلنج انتگرال بررسی کرد.
جوشکاری سوکت عبارت است از گسترش لوله در بدنه شیر برای جوشکاری.پس از تشکیل ، شبیه اتصال داخلی داخلی است.به طور کلی ، لوله های فولادی کربنی بیشتر و لوله های استنلس استیل در زیر 2 "با جوش سوکت وجود دارد.جوش قلاب همچنین برای لوله های استنلس استیل زیر 2 "مانند فلنج در آستین کشویی استفاده می شود.
1 جوش سوکت جوش فیله را تشکیل می دهد ، در حالی که جوش لب به لب جوش لب به لب را تشکیل می دهد.
2- اتصالات باسن مطابق استحکام و شرایط استرس مفصل جوش بهتر از اتصالات سوکت است ، بنابراین از مفصل باسن باید در شرایط فشار زیاد و شرایط بد سرویس استفاده شود.
3. جوشکاری سوکت به طور کلی برای قطر لوله های کوچک کمتر یا مساوی Dn40 استفاده می شود که مقرون به صرفه تر است.
4- جوشكاري قلاب معمولاً براي Dn40 و بالاتر استفاده مي شود.شکل اتصال جوش سوکت عمدتا برای جوشکاری قطر کوچک 5 استفاده می شود.به طور کلی ضخامت دیواره لوله های قطر کوچک نازک ، آسان به لکه دار شدن و کشیدن است و جوش دادن لب به لب مشکل است ، بنابراین برای جوشکاری سوکت مناسب تر است.
6. علاوه بر این ، جوشکاری سوکت عملکرد تقویتی دارد ، بنابراین اغلب تحت فشار زیاد استفاده می شود.
1. شکل اصلی فلنج سوکت همان شکل فلنج با جوش تخت گردن است.
2. بر روی سوراخ داخلی فلنج یک قطعه سوکت وجود دارد ، لوله در داخل سوکت قرار گرفته و جوش داده می شود و دایره ای از جوش در پشت فلنج جوش داده می شود.
3. از آنجا که بین فلنج سوکت و لبه لوله شکاف وجود دارد ، می توان به راحتی خوردگی ایجاد کرد.
4- اگر جوش دیگری در داخل جوش داده شده باشد ، می توان از خوردگی آن جلوگیری کرد.
5- مقاومت خستگی فلنج سوکت جوش داده شده در هر دو طرف 5٪ بیشتر از فلنج مسطح است و مقاومت استاتیک برابر است.
6. هنگامی که از این نوع فلنج سوکت استفاده می شود ، قطر داخلی آن باید به اندازه لوله باشد.فلنج سوکت فقط در لوله هایی با قطر اسمی کمتر از 150 قابل استفاده است.
1 ، نوع سطح آب بندی: RF، MFM، TG، RJ
2 ، جنس: فولاد کربن: ASTM A105 ، 20 35 Q235 ، 16Mn ، ASTM A350 LF1، LF2 CL1 / Cl2، LF3 CL1 / Cl2، ASTM a694 F42، F46، F48، F50، f52، f56، F60، F65، F70؛
3 ، فولاد ضد زنگ: ASTM A182 f304، 304L، F316، 316L، 1Cr18Ni9Ti، 0Cr18Ni9Ti، 321، 18-8؛
4 ، فولاد آلیاژی: ASTM A182 F1، f5a، F9، F11، F12، F22، F91، a182f12، a182f11، 16MnR، Cr5Mo، 12Cr1MoV، 15CrMo، 12cr2mo1، A335P22، st45.8 / Ⅲ؛
5 ، استاندارد ساخت: ANSI B16.5 ، HG20619-1997 ، GB / T9117.1-2000 — GB / T9117.4-200 ، HG20597-1997.
6 ، حالت اتصال: مهره فلنج ، اتصال پیچ.
7 ، فرایند تولید: آهنگری حرفه ای به طور کلی ، تولید آهنگری و غیره
8 ، حالت پردازش: چرخش تراش CNC با دقت بالا ، اتمام تراش عمومی ، جوشکاری قوس آرگون و سایر پردازش ها.
9 ، دامنه کاربرد: دیگ بخار و مخازن تحت فشار ، نفت ، صنایع شیمیایی ، کشتی سازی ، صنایع داروسازی ، متالورژی ، ماشین آلات ، مهر زنی صنعت مواد غذایی آرنج و غیره
1 ، مشکلی برای سرپایی وجود ندارد.مشکلی از لبه مفاصل و اشتباه لب وجود ندارد.موقعیت جوش را می توان با جوش مسطح تنظیم کرد.
2 ، یکی این که شرایط استرس پس از جوشکاری خوب نیست و داشتن جوش ناقص به راحتی امکان پذیر است و در سیستم لوله ای شکاف وجود دارد.
3 ، جوشکاری سوکت برای سیستم لوله ای که برای محیط حساس در برابر خوردگی و سیستم لوله ای با تمیز کردن بالا مورد استفاده قرار نمی گیرد مناسب است.
4 ، علاوه بر این ، ضخامت دیواره لوله انتقال فشار بالا ، حتی خط لوله با قطر کوچک نیز بسیار بزرگ است و از جوش لب به لب می توان برای جلوگیری از جوشکاری سوکت تا آنجا که ممکن است استفاده کرد.
| فلنج جوشکاری سوکت | |||||||||||||||||
| DN | قطر بیرونی لوله فولادی | اندازه اتصال | ضخامت فلنج | قطر داخل فلنج B1 |
سوکت | فلنج گردن | قد | وزن نظری | |||||||||
| قطر بیرونی فلنج | قطر دایره مرکز سوراخ پیچ | قطر سوراخ پیچ | تعداد سوراخ های پیچ | نخ | B2 | تو | ن | ر | |||||||||
| آ | ب | آ | ب | آ | ب | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
دیگ بخار و مخازن تحت فشار ، نفت ، صنایع شیمیایی ، کشتی سازی ، داروخانه ، متالورژی ، ماشین آلات ، مهر زنی مواد غذایی آرنج و صنایع دیگر.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه تخت فولاد ما از توانایی بالایی در تولید برخوردار است ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
