جزئیات محصول:
|
| نام محصول:: | فلنج جوش گردن تخت | اندازه:: | اندازه کامل |
|---|---|---|---|
| فرایند ساخت:: | آهنگری | مواد:: | فولاد کربن ، فولاد لوومو ، 304 |
| سطح: | گالوانیزه | ارتباط: | BUTT WELD |
| برجسته: | فلنج لوله گردن جوش,ss فلنج گردن جوش |
||

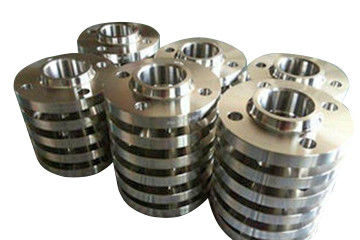

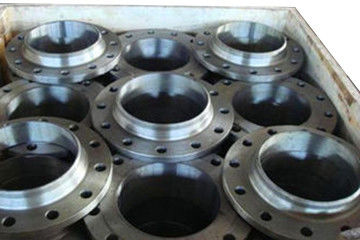

نام کامل فلنج جوش تخت گردن فلنج لوله فلزی جوش تخت گردن است که لوله فولادی ، اتصالات لوله و غیره را گسترش می دهد. درون فلنج وارد شده و از طریق جوش فیله با تجهیزات یا خط لوله وصل می شوید.تفاوت اصلی بین فلنج جوش باسن و فلنج جوش مسطح اشکال مختلف جوش ، مواد مختلف ، فشارهای اسمی متفاوت و روش های اتصال مختلف است.
اشکال مختلف جوش: جوش مسطح را نمی توان رادیوگرافی کرد ، در حالی که می توان جوش لب به لب. شکل جوش درز بین لوله با فلنج جوش تخت گردن و فلنج جوش فیله است ، در حالی که شکل درز جوش بین فلنج با جوش صاف گردن و لوله جوش محیطی است.شکل جوش تخت دو جوش فیله است و شکل جوش لب به لب یک جوش محیطی یک باس است.
1. تفاوت بین فلنج جوش مسطح گردن و فلنج جوش تخت بدون گردن در این است که فلنج جوش تخت گردن بیشتر از فلنج جوش مسطح بدون گردن در موقعیت جوشکاری لوله است.
2. فلنج جوش بدون تخت گردن نیز یک فلنج مسطح است و رئیس بدون فلنج نیز یک جوش فیله صاف است.
3. اتصالات جوش بین فلنج جوش لب به لب و لوله اتصال به درز کلاس B تعلق دارد و اتصالات جوش بین فلنج جوش مسطح گردن و لوله اتصال به درز کلاس C تعلق دارد.NDT پس از جوشکاری متفاوت است.
4- مواد مختلف: مواد جوشکاری فلنج با گردن از صفحه فولادی معمولی با ضخامت برآورده شده مورد نیاز ماشینکاری می شود ، در حالی که ماده فلنج جوشکاری با گردن بیشتر از قطعات فولادی جعلی ساخته می شود.
5- فشار اسمی متفاوت: فشار اسمی فلنج جوش مسطح با گردن 0.6-4.0mpa است ، در حالی که فشار اسمی فلنج جوش تخت با گردن 1-25mpa است. بدیهی است که میزان فشار قابل استفاده فلنج جوش مسطح با گردن کمتر است.
1. روش های مختلف اتصال: بزرگترین تفاوت بین فلنج جوش تخت گردن و فلنج جوش لب به لب در ساختار در روش اتصال بین نازل و فلنج است.
2. به طور کلی ، فلنج جوش تخت گردن اتصال فیله بین نازل و فلنج است ، در حالی که فلنج جوش لب به لب گردن اتصالی باسن بین فلنج و نازل است.
3. اشکال سطح آب بندی فلنج جوشکاری با گردن عبارتند از: RF ، FM ، m ، t ، G و FF.دامنه قطر فلنج جوش تخت با گردن: dn10 ~ DN600.
دامنه کاربرد: سری PN pn2.5 ~ PN40؛کلاس سری کلاس class150 ~ class1500.
5. مواد فلنج: فولاد کربن ، فولاد لوومو ، 304 ، 316 ، 304L ، 316L ، 321 ، 347 ، cf8c.
| دامنه کاربرد سطح آب بندی فلنج | |||||
| شکل سطح آب بندی | فشار اسمی (MPA) | ||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4 | |
| ترکیدن سطح (RF) | DX10—300 | DN10-600 | |||
| صورت دست انداز (MFM) | DN10-600 | ||||
| سطح شیار vertebral (TG) | - | DN10-600 | |||
| هواپیمای کامل (FF) | DX10—300 | DN10-600 | - | ||
1 ، مزایا: فلنج جوش تخت گردن نیز به فلنج جوش تخت تعلق دارد ، زیرا دارای گردن کوتاه است ، بنابراین باعث افزایش مقاومت فلنج و بهبود مقاومت تحمل فلنج می شود.بنابراین می توان از آن در لوله هایی با فشار بیشتر استفاده کرد.
2 ، معایب: در مقایسه با فلنج جوش تخت نوع بشقاب ، هزینه بالاتر است ، به دلیل ویژگی های شکل آن ، در هنگام حمل و نقل آسان تر است.
1 ، فلنج جوش با گردن برای موارد مقاوم در برابر خوردگی ، بسیار سمی ، قابل اشتعال و انفجار استفاده می شود.
2 ، سطح آب بندی فلنج جوش مسطح با گردن می تواند صورت محدب ، مقعر و کشنده باشد.
3 ، اثر آب بندی یکسان نیست و قدرت تحمل یکسان نیست.
4 ، در پشت دم فلنج جوش تخت با گردن ، یک گردن کوتاه وجود دارد که می تواند سفتی فلنج را بهبود بخشد.
5 ، ظرفیت تحمل بالاتر از فلنج جوش مسطح است ، که به طور کلی در موارد فشار متوسط و زیاد استفاده می شود.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما درز کارخانجات فلزی فلز ضدزنگ جوشکاری فلز از توانایی بالایی در تولید برخوردار هستیم ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
