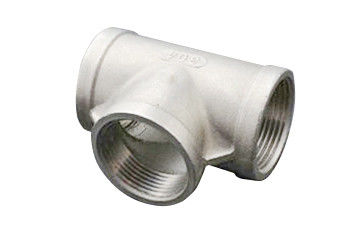

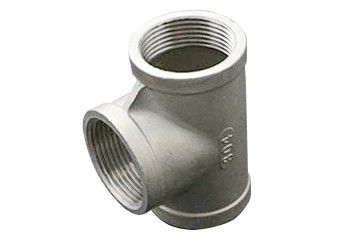

جزئیات محصول:
|
| نام محصول:: | سه تایی نخ استیل | مواد ：: | 304、304L 、 316、316L |
|---|---|---|---|
| مشخصات فنی:: | Ф3.0mm ～ 450.0mm | کاربرد: | حمل و نقل آب 、 |
| ارتباط: | موضوع | بسته بندی: | جعبه چوبی |
همچنین به عنوان اتصالات لوله سه راهی ، اتصالات تی ، و غیره شناخته می شود که عمدتا برای تغییر جهت سیال مورد استفاده قرار می گیرد که در لوله اصلی به شاخه استفاده می شود. می توان آن را با قطر لوله طبقه بندی کرد.عموماً از جنس استیل کربن ، چدن ، فولاد آلیاژی ، استیل ضدزنگ ، مس ، آلیاژ آلومینیوم ، پلاستیک ، آرگون ، PVC و سایر مواد ساخته شده است.سه قطعه سه قطعه را می توان به قطر مساوی تقسیم کرد و بر اساس قطر لوله ، سه راه حل را کاهش داد.
انتهای نازل سه برابر برابر است.اندازه نازل اصلی کاهش سه راهی یکسان است و اندازه نازل لوله شاخه از لوله اصلی کوچکتر است.توری نخ فولادی از جنس استنلس استیل دارای یک لوله اصلی و یک لوله شاخه ای است که عمود بر لوله اصلی در یک طرف لوله اصلی است و با لوله اصلی وصل می شود.
1. دریچه ای در گوشه ای تنظیم می شود که جهت آن از خروجی لوله اصلی با جهت خروجی لوله شاخه مطابقت داشته باشد.یک قطعه سوپاپ دایره ای روی شیر تنظیم شده است.
2- قطعه سوپاپ با ساختار درزگیر متقابل با دیواره داخلی حفره لوله در حالت بسته حفره لوله قرار دارد.
3. این نوع اتصالات لوله تنظیم لوله کشی را ساده تر می کند ، موجب صرفه جویی در مصرف قطعات خط لوله ، تسهیل در کار ، تسهیل در نگهداری شاخه خط لوله و تهیه هر شاخه در مراحل می شود.
4- علاوه بر نقش لوله سه راه سنتی ، نقش شیر موقعیت دوتایی را نیز ایفا می کند.یکی از لوله های اصلی و خروجی لوله شاخه را می توان به طور دلخواه به عنوان بسته و دیگری به عنوان حالت کار صاف انتخاب کرد.
5. مدل ابزار همچنین می تواند به طور دلخواه نسبت جریان خروجی لوله اصلی و شاخه را تنظیم کند ، تا زمانی که زاویه قطعه سوپاپ در حفره لوله قابل تنظیم باشد.
۶ te تله نخی نوعی اتصالات لوله صنعتی است.کارکرد اصلی آن جدا کردن رسانه است.در فرایند تولید ، دو نوع جعل و ریخته گری وجود دارد.
7. جعل جعلی به وسیله گرم کردن شمش یا میله گرد و ایجاد بعد از ماشینکاری نخ روی تخت بالایی ، جعل است.ریخته گری به ذوب شمش و ریختن آن در مدل تیز ، و بعد از خنک شدن تشکیل می شود.
8- به دلیل فرآیند تولید متفاوت ، فشار فورجینگ بسیار بیشتر از فشار ریخته گری است.
9- استانداردهای اصلی تولیدی ریزه های باریک عموما GB / t14626 ، ASME B16.11 و bs3799 هستند.
ورق داده اتصالات لوله از جنس استنلس استیل
| قطر اسمی | مرکز پایان | قطر | ضخامت | طول موضوع | ||||||||
| سه | د | Cmin | ||||||||||
| DN | NPS | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | ان پی تی | Rc |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7.0 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4.0 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14.0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4.0 | 5.5 | 10.5 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4.0 | 5.5 | 11.0 | 18.0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7.0 | 12.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29.0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6.0 | 9.0 | 16.5 | 26.0 | 30.0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33.0 |
1. حلقه آجدار از جنس استنلس استیل به طور کامل مشکل آب بندی بین سطح آب بندی لوله های اتصال سنتی را حل می کند و مقاومت در برابر جریان آن اندک است.
2- تی استیل ضدزنگ نصب شده در خط لوله می تواند بطور مستقیم بررسی و نگهداری شود تا هزینه کاهش یابد.ساختار ساده است ، حجم کمی ، و وزن سبک است.
3. ساختار آب بندی لوله سه طرفه از جنس استنلس استیل ، شیر توسط نیروی مکانیکی بدنه اصلی تهیه می شود و عملکرد آب بندی در شرایط کاری مختلف تضمین می شود.
4- هنگامی که کاملاً باز یا کاملاً بسته باشد ، باعث خوردگی سطح آب بندی شیر نمی شود.
5- می توان از آن در طیف گسترده ای ، از کوچک تا چند میلی متر ، تا چند متر ، از خلاء زیاد تا فشار زیاد استفاده کرد.
