جزئیات محصول:
|
| نام محصول:: | درپوش لوله جوش لب به لب از استیل ضد زنگ | تکنیک ها:: | جعلی ، ریخته گری |
|---|---|---|---|
| استاندارد:: | GB / ANSI / JIS / DIN | بسته بندی:: | کیف چوبی ، کیف |
| قطر:: | DN15-DN1200 | کاربرد:: | نفت ، نفت |

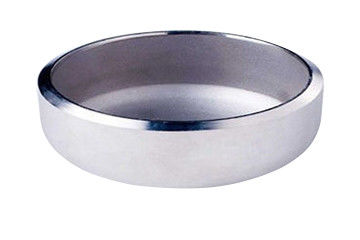

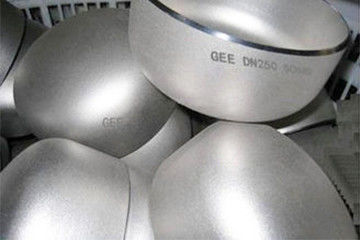

درپوش لوله ای که به عنوان سر ، پلاگین ، پوشش ، پوشش لوله و فله نیز شناخته می شود ، در انتهای لوله جوش داده شده یا بر روی قسمت خارجی انتهای لوله نصب شده است تا اتصالات لوله را پوشش دهد. برای بستن خط لوله استفاده می شود و همان عملکرد لوله وصل را دارد.شکل درپوش لوله شبیه به صفحه کور است ، به جز این که صفحه کور را می توان برای آب بندی جدا کرد ، در حالی که نمی توان درب لوله جوش داده شده را برداشت.
درپوش لوله شامل درب لوله محدب ، پوسته مخروطی ، بخش قطر متغیر ، پوشش صاف و طراحی دهان کوچک شده است.درپوش عمدتاً محدب است ، از جمله کلاه نیم کره ای ، کلاه بیضوی ، کلاه دیسپل و کلاه کروی.
از نظر استرس ، درپوش نیم کره به تدریج خوب نیست ، اما از نظر تولید ، به تدریج خوب است.درپوش لوله از جنس استنلس استیل به کلاهک لوله ساخته شده از فولاد ضد زنگ ، به طور عمده شامل: 304 304L 316 316L 321 2520 310 ، 317 و سایر مواد می باشد.
ورق داده اتصالات لوله از جنس استنلس استیل ، لوله جوش لوله ای از استیل ضد زنگ
| اندازه طبیعی لوله DN | قطر بیرونی شیار D | طول A | طول b E1 | ضخامت نهایی دیوار در طول E | |
| سریال | سری دوم | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323.9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1 ، قطر: dn15-dn1200
2 ، ضخامت دیواره: sch5-sch160
3 ، استاندارد: ASME DIN JIS BS GB / T JB sh Hg.
4 ، به طور خاص شامل: GB / t12459-2017 ، GB / t13401-2017 ، ASME b16.9 ، sh3408، sh3409، Hg / t21635، DL / t695، SY / t0510، din2617.
5 ، بسته بندی: جعبه چوبی ، کارتن.
6 ، موارد استفاده: آب ، نوشیدنی ، آبجو ، مواد غذایی ، پتروشیمی ، انرژی هسته ای ، ماشین آلات ، تجهیزات پزشکی ، کود شیمیایی ، کشتی سازی ، تصفیه آب ضد آب ، خط لوله و غیره.
7 ، فرآیند تولید: تغذیه ، جوشکاری ، جوشکاری ، سنگ زنی ، فشار دادن درام ، شعله ور ، فشار داغ ، فشار دادن سرد ، سنگ زنی ریز ، پیرایش ، ترشی ، پذیرش و تحویل.
8 ، روش صحیح ساخت فرآیند عبارتند از: خالی کردن - صفحه کوچک در مونتاژ صفحه بزرگ - تشکیل - NDT.اگر آزمایش قبل از شکل گیری اشتباه باشد ، نمی توان بعد از تشکیل صلاحیت آن را تضمین کرد.به عبارت دیگر ، NDT به NDT نهایی اشاره دارد.
9 ، محیط قابل اجرا: گاز ، مایع ، بخار ، و غیره
1. کلاه لوله جوش داده شده با فشار به روش جوشکاری در هنگام استفاده اشاره دارد.در حین اتصال ، جهت جوش فقط شعاعی و محیطی مجاز است.
2. این شرط ممکن است در آینده برای کلاه های بزرگ لغو شود.فاصله انشعاب باید بیشتر از 3 δ و کمتر از 100 میلی متر نباشد (منطقه تحت تأثیر گرما جوش یک منطقه با فشار زیاد است و ترکیب شیمیایی موجود در آن منطقه سوزانده می شود).
۳- بنابراین باید از منطقه پر فشار استفاده شود که مربوط به ضخامت باشد.طبق تجربه عملی ، طول کاهش استرس بیش از 3 δ و کمتر از 100 میلی متر نیست).با این حال ، تجهیزات برودتی برای رفع این نیاز دشوار است.
4- برای درپوش لوله ای از جنس استنلس استیل جوش داده شده ، که پس از خرد شدن تشکیل شده است ، جوش چسباننده باید تحت آزمایش 100٪ پرتو یا اولتراسونیک قرار گیرد و سطح صلاحیت آن همانند پوسته تجهیزات است.
5- سطح بازرسی و نسبت جوش نهایی تشکیل شده برابر با پوسته تجهیزات است.
6. به عنوان مثال: اگر پوسته تجهیزات 20٪ تست شده باشد ، III واجد شرایط است.جوش مفصل باس و جوش نهایی نیز واجد شرایط هستند و ضریب اتصال جوش 85/0 است.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما درپوش جوشکاری لوله استیل ضدزنگ T استیل از کارخانه اتصالات لوله از جنس استنلس استیل توانایی بالایی در تولید را دارا می باشد ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
