جزئیات محصول:
|
| نام محصول:: | صلیب جوش لب به لب از استیل ضد زنگ | اندازه:: | اندازه کامل |
|---|---|---|---|
| محدوده اندازه:: | DN15-DN1200 | حالت اتصال: | جوش ، نخ ، فلنج |
| ارتباط: | جوش ، نر | بسته بندی: | جعبه چوبی |
| برجسته: | اتصالات استنلس استیل جوش 316,اتصالات لوله ای Cross Ss316 |
||

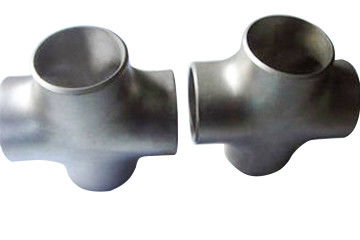

صلیب اتصال دهنده لوله است که در لوله شاخه ای از لوله اصلی استفاده می شود.سه ضلعی را می توان به قطر برابر و قطر کاهش ، تقسیم کردانتهای نازل از قطر مساوی قطر برابر به همان اندازه است؛اندازه نازل اصلی سطح ضربدری کاهنده یکسان است و اندازه نازل لوله شاخه از لوله اصلی کوچکتر است.فرآیند ساخت این صلیب عمدتاً شامل هیدرولیک و فشار داغ ، tاستفاده از پرس هیدرولیک مخصوص استفاده از پرس هیدرولیک برای تزریق مایعات به داخل لوله خالی با قطر همان قطر صلیب ،دو سیلندر جانبی افقی پرس هیدرولیک همزمان برای بیرون کشیدن لوله خالی ، حرکت می کنند ، حجم خالی لوله کوچکتر می شود ، فشار مایع در قسمت خالی لوله افزایش می یابد ،این ماده فلزی در امتداد حفره داخلی قالب تحت عمل مضاعف فشار مایع در سیلندر جانبی و لوله خالی جریان می یابد و لوله شاخه را گسترش می دهد.،شکل گیری داغ جدول صلیب برای صاف کردن لوله خالی بزرگتر از قطر ضربدری تا اندازه قطر سه ضربدری است و سوراخی را در موقعیت لوله شاخه کششی باز کنید.
لوله خالی لوله گرم می شود ، درون قالب تشکیل می شود و درون لوله شاخه کششی قرار می گیرد.تحت تأثیر فشارلوله خالی به صورت شعاعی فشرده می شود ، در فرآیند فشرده سازی شعاعی ، فلز به جهت لوله شاخه جریان می یابد و لوله شاخه را در زیر کشش قالب تشکیل می دهد. فرآیند جمع شدن هیدرولیک صلیب در یک زمان با راندمان تولید بالا تشکیل می شود.زیرا فرآیند جمع شدن هیدرولیک صلیب بدون درز نیاز به تجهیزات زیادی دارد.این است که عمدتا برای ساخت ضخامت ضخامت دیواره استاندارد کمتر از dn400 استفاده می شود.تناژ تجهیزات مورد نیاز برای فرآیند فشار داغ صلیب کاهش می یابد. صلیب فشرده گرم دارای سازگاری گسترده ای با مواد است که برای فولاد کم کربن ، فولاد آلیاژی و فولاد ضد زنگ مناسب است.به خصوص برای صلیب دیواره لوله با قطر بزرگ و ضخیم ، این فرآیند شکل گیری معمولاً اتخاذ می شود.صلیب جوشکاری لوله ، لوله ای است که از فشار فولاد یا فورج ساخته شده است.فرم اتصال آن مستقیماً با جوشکاری لوله متقاطع و فولادی است.
استانداردها: GB12459-90 ، gb12401-90 ، ASME / ANSI b16.9 ، DIN ، JIS و غیره
جنس: 304 ، 304L ، 316 ، 316L ، 317L ، 321 ، 2205 ، 2507 و غیره
دامنه اندازه: بدون درز از DN15 تا DN600؛درز از DN15 تا DN1200.
درمان سطح: شن و ماسه شستشو ، نورد ، ترشی و صیقل دادن.
ضخامت دیواره: 1.2 mm-6mm r = 1.5D.
حالت اتصال: جوشکاری ، مونتاژ سریع ، نخ ، فلنج.
ویژگی ها و ویژگی ها: مقاومت در برابر اختلاف زیاد دما.فشار طبیعی 16MPa؛مقاومت در برابر خوردگی قوی.دقت، درستی؛ضخامت دیوار.
ویژگی ها و برنامه
کاربرد: در مهندسی خط لوله پتروشیمی ، نفت و گاز ، مهندسی خط لوله گاز طبیعی ، نیروگاه شیمیایی ، نیروگاه ، کارخانه کشتی سازی ، لبنیات ، مواد غذایی ، آبجو ، نوشیدنی ، دارویی ، آرایشی و سایر زمینه های صنعتی استفاده می شود.
ورق داده فنی فنی اتصالات لوله از جنس استنلس استیل جوشکاری دکمه مانند زیر:
| قطر اسمی | قطر خارج | مرکز پایان | |||||
| D1 | D2 | ||||||
| DN | NPS | سری A | سری B | سری A | سری B | ج | م |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما اتصالات لوله ای از جنس استنلس استیل جوشکاری دکمه ای کارخانه توانایی تولید بالایی دارد ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
