جزئیات محصول:
|
| نام محصول:: | انتهای جوشکاری لبه های فلزی کربن | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| حالت اتصال: | جوشکاری | مشخصه:: | خوردگی و مقاومت در برابر فشار بالا |
| مواد: | فولاد کربن | اندازه: | 1/2 '6' |
| برجسته: | انتهای خرد شدن از فولاد کربن لوله,اتصالات انتهای خرد پیرامون ButtWeld |
||

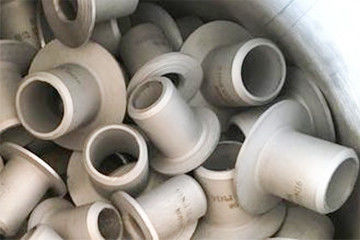

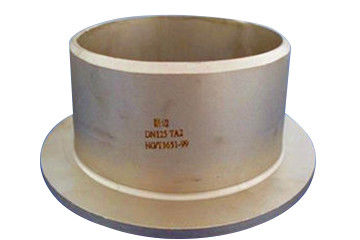

انتهای خرد خرد نوعی لوله جوش داده شده با لب استیل است.معمولاً یک بخش در داخل فلنج شل است.فلنج حلقه ای نوعی از شل شدن فلنج بر روی فلنج کشتی یا خط لوله است.این فلنج شل است.فلنج را می توان با استفاده از شعله ور کردن ، چرخاندن مستقیم یا جوش حلقه ساخت.مزیت فلنج شل این است که وقتی فلنج تغییر شکل می یابد ، گشتاور اضافی روی کشتی یا خط لوله وجود ندارد ، بنابراین ساخت آن راحت است.این می تواند از مواد مختلفی از کشتی یا خط لوله ساخته شود که برای صرفه جویی در فلزات گرانبها راحت است.ضرر این است که ضخامت فلنج بزرگ است.برای کشتی ها یا خطوط لوله با مواد شکننده و فشار کم مناسب است.فلنجینگ به روش تشکیل دیواره مستقیم یا فلنج با زاویه مشخص در امتداد لبه منحنی بسته یا غیرمستقیم در قسمت صفحه یا قسمت سطح خمیده از خالی با استفاده از عملکرد قالب گفته می شود.flanding نوعی فناوری مهر زنی است.انواع مختلفی از Stub end و روش طبقه بندی مختلف وجود دارد.با توجه به خصوصیات تغییر شکل ، می توان آن را به طول کشش انتهای خرد و فشرده سازی متغیر انتهای خرد تقسیم کرد.
وقتی که انتهای خردflelling line یک خط مستقیم است ، تغییر شکل در حال تغییر به خم شدن تغییر می یابد ، بنابراین می توان گفت خم شدن نیز شکل خاصی از flanding است.با این حال ، تغییر شکل خالی فقط به قسمت فیله منحنی خم محدود می شود ، در حالی که قسمت فیله و قسمت لبه خالی در هنگام جابجایی مناطق تغییر شکل هستند ، بنابراین تغییر شکل تغییر شکل بسیار پیچیده تر از تغییر شکل خمشی است.فلنج گشاد در واقع ترکیبی از دو چیز است ، یعنی حلقه فلنج آستین گشاد و انتهای خرد.این در حالی است که آستین را در خارج از آن شل می کند انتهای خرد، و نوک سینه در حال جابجایی با لب جوش داده شده است.از آنجا که خود فلنج با محیط تماس نمی گیرد ، فقطانتهای خرد و لوله مورد نیاز به سازگاری داشته باشد ، و مواد بدنه فلنج می تواند کاملاً متفاوت از لوله باشد.
این ماده به خصوص در لوله های خورنده متوسط استفاده می شود ، که می تواند موجب صرفه جویی در مواد با ارزش مانند فولاد ضد زنگ شود.اما معمولاً در صورت کمبود دما و فشار و خوردگی متوسط از آن استفاده می شود.
فلنج بر روی فلنج نیز فلنج شل خوانده می شود ، از فلنج سست استفاده می شودانتهای خرد، حلقه فولادی ، و غیره برای پوشاندن فلنج در انتهای لوله ، فلنج می تواند در انتهای لوله حرکت کند. انتهای خرد سطح آب بندی است و عملکرد فلنج فشرده سازی آنهاست. دیده می شود که فلنج شل به دلیل مسدود شدن توسط حلقه فولادی یا در حال شستشو با محیط تماس نمی گیرد.
جنس: فولاد کربن ، فولاد آلیاژی ، استیل ضد زنگ
دامنه اندازه: DN 15-600
طول: LP 76-305 ، SP 51-152
سطح درمان: ضد روغن؛ضد نقاشی
| اسمی قطر |
قطر خارج | طول (F) | قطر Lap Nominal & Maximum | (ر) | |||
| DN | NPS | OD | LP | SP | ج | حداکثر | B حداکثر |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
