جزئیات محصول:
|
| نام محصول:: | جوش باله از جنس استیل کربن | اندازه:: | اندازه کامل |
|---|---|---|---|
| استاندارد:: | GB / ANSI / JIS / DIN | استاندارد اجرایی: | Q / FG13 MSS SP-97 、 GB19326 |
| نوع ：: | نوع استاندارد ، نوع لوله کوتاه ، نوع میتر | اثر ：: | کاهش Tee را جایگزین کنید |
| برجسته: | لوله های Weldolet,اتصالات لوله Weldolet |
||

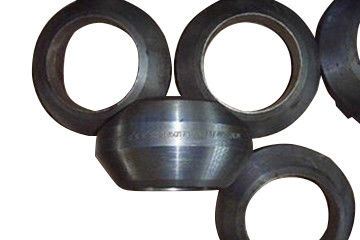

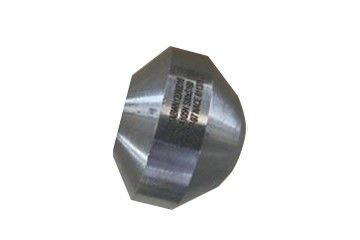

کربن Weldolet همچنین به صندلی لوله شاخه ای ، زین و زین نوع اتصال لوله نامیده می شود.این ماده عمدتا برای تقویت اتصالات لوله اتصال شاخه به جای انواع اتصال شاخه مانند کاهش تی ، صفحه تقویت کننده و بخش لوله تقویت کننده استفاده می شود. Carbon Weldolet دارای مزایای برجسته ایمنی ، قابلیت اطمینان ، کاهش هزینه ، ساخت ساده ، بهبود کانال جریان متوسط ، استاندارد سازی سری و طراحی و انتخاب مناسب است.
به خصوص در لوله های فشار قوی ، دمای بالا ، قطر بزرگ و ضخامت دیواره ، که به طور فزاینده ای برای جایگزینی روش اتصال لوله شاخه ای سنتی استفاده می شود.بدنه اصلی Weldolet از فرورفتگی های باکیفیت با مواد مشابه لوله ساخته شده است ، از جمله فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ و غیره. جوش و لوله اصلی جوش داده می شوند و سه نوع اتصال با اولت یا سایر لوله ها (مانند لوله کوتاه ، پلاگین و غیره) ، ابزار و شیر وجود دارد: اتصال جوش لب به لب ، اتصال جوش سوکت و اتصال نخ.
جوشکاری قلاب Weldolet یک لوله شاخه ای است که در سال های اخیر به طور گسترده در کشورهای خارجی مورد استفاده قرار می گیرد.شاخه ای از لوله با قطر بزرگ تا لوله با قطر کوچک را فراهم می کند. لوله جوش داده شده روی شاخه لوله اصلی نامیده می شود و لوله جوش داده شده روی شاخه را لوله شاخه می نامند.اتصالات شعبه اندازه ، نوع ، مته سوراخ و درجه بندی فشار است.این ماده می تواند از جنس استنلس استیل ، آلیاژ مولیبدن کروم یا سایر مواد آلیاژی باشد.اصل کار لوله شاخه ای از جوش فلزی فولاد کربن: اتصال مستقیماً به داخل لوله بریده می شود و با قفل کردن طرف مقابل با نخ پیچ بسته می شود.در هنگام اتصال با لوله فولادی نیازی به جوشکاری نیست که این امر در جلوگیری از آتش سوزی ، جلوگیری از انفجار و کار با ارتفاع زیاد مساعد است.و می تواند نقص ناشی از جوشکاری بی احتیاطی را از بین ببرد.
استاندارد: MSS sp-97، GB / t19326
جنس: فولاد کربن
دامنه اندازه: 8-900 DN
محدوده فشار: 3000 × 6000 3
ضخامت: STD، XS، SCH160
سطح درمان: ضد روغن؛ضد نقاشی
| ابعاد جوش شیرین | ||||||||||||
| قطر اسمی لوله اصلی | قطر اسمی لوله شاخه | درجه فشار | ||||||||||
| ل | Dl / nin | ه | ||||||||||
| DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 900 8 8 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 900 15 15 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 900 20 20 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 900 25 25 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 900 40 40 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 900 50 50 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 900 65 65 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | ۳ ~ ۳۶ | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 900 90 90 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 900 100 100 | 36 4 4 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 900 125 125 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 900 150 150 | 6 6 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 900 200 900 | 8 8 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 900 250 250 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300 300 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274.6 | 265.1 | - |
| 900 350 350 | 36 14 14 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 900 400 400 | 36 16 16 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357.2 | 350.9 | - |
| 900 450 450 | 36 18 18 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 900 500 500 | 36 20 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458.8 | 455.6 | - |
| 900 550 550 | 22 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508.8 | 509.6 | - |
| 900 6 650 | 26 26 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
1 ، آموزش و توضیح باید قبل از ساخت و ساز انجام شود تا پرسنل نصب لوله جوش لب به لب کاملاً الزامات نصب را درک کنند.
2 ، و کارکنان حرفه ای ترتیب داده می شوند تا نکات فنی و الزامات مربوط به نصب لوله شاخه جوش لب به لب را به صورت نوع در سایت توضیح دهند.
3 ، اگر جوش ترکیبی مطابق استاندارد رگ فشار اعمال شود ، یعنی جوش از نوع نفوذ باشد ، ارزیابی را می توان با ارزیابی جوش باسن پشتیبانی کرد و در هنگام جوشکاری باید از پوشش پشتی GTAW و شیار پر کننده SMAW استفاده شود.3-4 میلی متر برای شکاف محفوظ است.
4 ، عملیات حرارتی باید بر اساس مواد باشد.برای فولادهای مقاوم در برابر حرارت مانند فولاد مولیبدن کروم ، لازم است قبل از جوشکاری گرم شود و بعد از جوشکاری عملیات گرمازدایی را انجام دهد.
5 ، اگر جوش فولاد کربن خیلی متمرکز نباشد ، نمی توان آن را نیز انجام داد.اگر استاندارد دیگ بخار نیز یک جوش ترکیبی است ، قطعه تست فرم و قطعه تست لب به لب برای پشتیبانی از جوش مورد نیاز است.
6 ، بازرسی جوش توسط UT و Pt تکمیل می شود.روش جوش همان روش فوق است.
1 ، اولت عمدتاً در مواردی که اتصال جوش لب به لب مورد نیاز است استفاده می شود.
2 ، لوله شاخه به طور کلی برای لوله شاخه بیش از 2 اینچ استفاده می شود که معادل تقویت کلی لوله اصلی است.
3 ، به جای انواع اتصال شاخه ای سنتی از قبیل کاهش تی ، صفحه تقویت کننده و تقویت لوله.
4 ، کاربردهای کمی در طراحی چیدمان وجود دارد ، اما اتصالات اولت در کتابخانه اتصالات PDMS وجود دارد.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
