جزئیات محصول:
|
| نام محصول:: | جوش فلنج | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| نخ:: | M10-M27 | قطر فلنج: | 75mm-2190mm |
| کاربرد: | صنعتی ، نفتی | فشار: | Class150 / 300/600/9001500/2500 |
| برجسته: | فلنج گردن جوش صورت صاف,فلنج لوله گردن جوش |
||

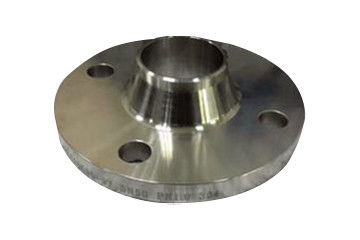

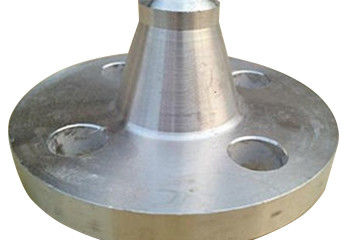

فلنج جوشکاری با گردن نوعی اتصالات لوله است که نوعی فلنج با گردن و انتقال اتصالات لوله گرد و جوش با لب به لوله است.
فلنج جوش باسن به راحتی تغییر شکل نمی یابد ، به خوبی بسته شده ، به طور گسترده ای مورد استفاده قرار می گیرد ، با نیازهای سفت و سخت و الاستیک مربوطه و انتقال نازک جوش باسن مناسب.فاصله بین اتصال جوش و سطح اتصالات بزرگ است ، و سطح اتصالات عاری از تغییر شکل درجه حرارت جوش است.
فلنج جوش لب به لب به فلنج انتگرال تعلق دارد. به دلیل ساختار گذار و اتصال جوش باسن گردن مخروط ، استحکام و استحکام فلنج تقویت می شود و عملکرد آب بندی بهتر از فلنج جوش تخت است.نقطه ضعف این است که باید از طریق جعل آن تولید شود ، مواد زیادی را مصرف می کند و تولید زیادی را نیز در بر می گیرد.
1. مناسب برای فشار زیاد ، درجه حرارت بالا یا نیاز به آب بندی زیاد است.
2. فلنج جوشکاری دکمه به طور کلی از فرایند جعل یا جعل ساخته می شود.
3. در هنگام استفاده از صفحه فولادی یا مقطع فولادی برای تولید ، باید شرایط زیر را رعایت کنید:
(1) فلنج جوش باسن باید در معرض تشخیص نقص اولتراسونیک بدون نقص لمینیت باشد.
(2) آن را به صورت نوارها در امتداد جهت نورد از فولاد ، خم و باس جوش داده شده به حلقه برش بزنید ، و سطح فولاد باید سطح استوانه ای حلقه را تشکیل دهد.صفحه فولادی نباید به طور مستقیم در فلنج جوش لب به لب گردنبند شود.
(3) جوش باسن حلقه باید به طور کامل با جوش نفوذ کند.
(4) جوش باسن حلقه در معرض عملیات حرارتی بعد از جوش قرار می گیرد و باید 100٪ اشعه یا تشخیص عیب مافوق صوت باشد ، و تشخیص اشعه باید با استانداردها مطابقت داشته باشد ، و تشخیص اولتراسونیک الزامات ملی را برآورده می کند.
1 ، فلنج جوش باسن تغییر شکل آسان نیست ، به خوبی مهر و موم شده و به طور گسترده ای مورد استفاده قرار می گیرد.
2 ، دارای الزامات سفت و سخت و الاستیک مربوطه و انتقال نازک تر جوش باسن است.
3 ، فاصله بین اتصال جوش و سطح اتصالات بزرگ است ، و سطح اتصالات عاری از تغییر شکل درجه حرارت جوش است.
4 ، یک ساختار شکلی نسبتاً پیچیده را اتخاذ می کند ، که برای خطوط لوله با فشار زیاد یا نوسانات دما یا خط لوله هایی با دما ، فشار بالا و دمای پایین مناسب است.
5 ، این است که به طور کلی برای خطوط لوله با PN بیشتر از 2.5MPa خط لوله و اتصال دریچه استفاده می شود.همچنین برای انتقال خط لوله رسانه ای گران قیمت ، قابل اشتعال و انفجار استفاده می شود.
ورق داده فلنج با جوش فلز جوش صورت فلز با بخار حرارتی
| فلنج فولادی جوش خورده لب به لب | ||||||||||||
| اندازه اسمی | بعد اتصال | ضخامت فلنج | فلنج گردن | ارتفاع فلنج | ||||||||
| قطر فلنج | قطر سوراخ وسط | قطر سوراخ پیچ | تعداد سوراخ های پیچ | پیچ | ن | س | ح | ر | ||||
| DN | آ | ب | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. اشکال مختلف جوش: جوش صاف را نمی توان رادیوگرافی کرد ، در حالی که می توان جوش لب به لب.
2. شکل جوش درز بین لوله با فلنج جوش تخت گردن و فلنج جوش فیله است ، در حالی که شکل درز جوش بین فلنج با جوش صاف گردن و لوله جوش محیطی است.
3. شکل جوش تخت دو جوش فیله است و شکل جوش لب به لب یک جوش محیطی یک لب به لب است.
4- مواد مختلف: مواد جوشکاری فلنج با گردن از صفحه فولادی معمولی با ضخامت برآورده شده با ضایعات ساخته می شود ، در حالی که ماده فلنج جوشکاری با گردن بیشتر از قطعات فولادی جعلی ساخته می شود.
1. فشار اسمی متفاوت است: فشار اسمی فلنج جوش مسطح با گردن 0.6-4.0mpa است ، در حالی که فشار اسمی فلنج جوش تخت با گردن 1-25mpa است.
2- بدیهی است که میزان فشار قابل استفاده فلنج جوش تخت با گردن پایین تر است.
3. روش های مختلف اتصال: بزرگترین تفاوت بین فلنج جوش تخت گردن و فلنج جوش لب به لب در ساختار در روش اتصال بین نازل و فلنج است.
4- به طور کلی فلنج جوش تخت گردن اتصال فیله بین نازل و فلنج است ، در حالی که فلنج جوش لب به لب گردن اتصال پشت لب بین فلنج و نازل است.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما کارخانه فولاد کربن فلز جوش فلز Flat Face Flat از توانایی بالایی در تولید برخوردار است ، مدت زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
