جزئیات محصول:
|
| نام محصول: | فلنج جوشکاری سوکت | استاندارد: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | ارتباط: | جوشکاری |
| اندازه: | اندازه سفارشی | کاربرد: | صنعت |
| برجسته: | فلنج جوش سوکت SS DIN,فلنج جوش سوکت M16,فلنج جوش سوکت RF |
||

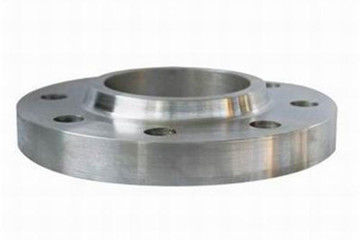

فلنج جوشکاری سوکت ، فلنجی است که در یک سر آن با لوله فولادی جوش داده شده و در انتهای دیگر پیچ و مهره دارد.تولید فلنج جوشکاری سوکت نسبتاً ساده است که عمدتا در سیستم خط لوله با محیط خورنده قابل استفاده است.فلنج می تواند از مواد مختلف ساخته شود تا هزینه فلنج را کاهش دهد و عملکرد را بهبود بخشد.
سطح آب بندی فلنج جوشکاری سوکت شامل صورت برجسته (RF) ، سطح مقعر مقعر (MFM) ، سطح تنون و شیار (TG) و سطح اتصال حلقه (RJ) است.حالت اتصال عمدتا شامل مهره فلنج ، اتصال پیچ و غیره است. فرآیند تولید شامل جعل انتگرال حرفه ای ، ساخت جعل و غیره است.
روش های اصلی پردازش تراش تراش CNC با دقت بالا ، چرخش تراشکاری معمولی تراش ، جوشکاری قوس آرگون و سایر پردازش ها هستند.دامنه کاربرد شامل مخزن تحت فشار دیگ بخار ، نفت ، صنایع شیمیایی ، کشتی سازی ، دارویی ، متالورژی ، ماشین آلات ، مهر زنی مواد غذایی آرنج و سایر صنایع است.
استاندارد: GB / ANSI / JIS / DIN
ماده: فولاد ضد زنگ
اندازه: اندازه سفارشی
اتصال فلنج جوش سوکت به این ترتیب است که دو لوله ، اتصالات لوله یا تجهیزات را به ترتیب روی صفحه فلنج تعمیر کنید ، سپس واشر فلنج را بین دو صفحه فلنج اضافه کنید و دو صفحه فلنج را با پیچ و مهره محکم کنید تا کاملاً با هم ترکیب شوند.
این نوع اتصال عمدتا برای اتصال لوله چدن ، لوله لاستیکی ، لوله فلزی غیر آهنی و شیر فلنج استفاده می شود.اتصال بین تجهیزات فرآیند و فلنج همچنین اتصال فلنج را تصویب می کند.
ویژگی های اصلی آن جداسازی آسان ، مقاومت بالا و عملکرد خوب آب بندی است.هنگام نصب فلنج ، دو فلنج باید موازی نگه داشته شوند و سطح آب بندی فلنج آسیب نبیند و تمیز نشود.واشر فلنج باید طبق مقررات طراحی انتخاب شود.
اتصالات فلنج ضد زنگ فلنج جوش سوکت برگه مشخصات فنی به شرح زیر است:
| فلنج جوش سوکت | |||||||||||||||||
| DN | قطر بیرونی لوله فولادی | اندازه اتصال | ضخامت فلنج | داخل قطر فلنج B1 |
سوکت | گردن فلنج | قد | وزن نظری | |||||||||
| قطر بیرونی فلنج | قطر دایره مرکز سوراخ پیچ | قطر سوراخ پیچ و مهره | تعداد سوراخ پیچ و مهره | نخ | B2 | تو | N | R | |||||||||
| آ | ب | آ | ب | آ | ب | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 93/1 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
آ.بسته پلاستیکی حباب پلاستیکی b. بسته کیسه ای بافت. پالت dسفارشی
کارخانه تخت فولاد ما توانایی بالایی برای تولید دارد ، زمان تحویل 30 روز برای مقدار کم است ، یا اگر برای این کار عجله دارید ، ما می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
