جزئیات محصول:
|
| مواد: | فولاد ضد زنگ ، SS304 SS316L | ارتباط: | جوشکاری |
|---|---|---|---|
| استاندارد: | DIN ، ANSI ، ASTM ، JIS ، GB | کاربرد: | ساخت و ساز ، اتصال لوله ها |
| بسته بندی: | جعبه چوبی | سطح: | سیاه/گالوانیزه/لاک |
| برجسته: | اتصالات لوله فولادی ضد زنگ DIN600,فلنج فشار قوی DN15,فلنج فشار قوی DIN600 |
||

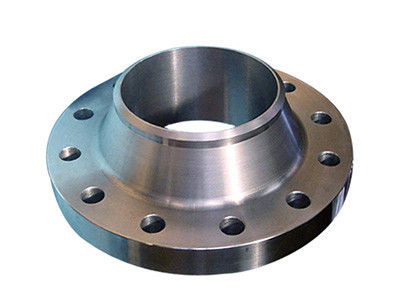

فلنج فشار قوی برای اتصال لوله ها یا تجهیزات با فشار بیشتر از 10 مگاپاسکال استفاده می شود.در حال حاضر ، عمدتا شامل فلنج های سنتی با فشار بالا و فلنج با فشار بالا است.
فلنج فشار قوی بخشی است که از تغییر شکل پلاستیکی واشر آب بندی (واشر بیضوی ، واشر هشت ضلعی ، واشر عدسی و ...) برای رسیدن به اثر آب بندی استفاده می کند و برای اتصال لوله با لوله به انتهای لوله متصل می شود.سوراخ هایی روی فلنج وجود دارد و دو فلنج با پیچ و مهره محکم به هم متصل شده اند.
سه راهی لوله های فولادی کربنی ASTM A234 فولاد کربنی برگه اطلاعات فنی به شرح زیر:
| DN | PM1.6MPa (16bar) | PN2.5MPa (25bar) | ||||||||
| قطر بیرونی | قطر دایره مرکزی سوراخ پیچ و مهره | قطر سوراخ پیچ | نخ پیچ | تعداد | قطر بیرونی | قطر دایره مرکزی سوراخ پیچ و مهره | قطر سوراخ پیچ | نخ پیچ | تعداد | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | 8 |
| 125 | 250 | 210 | 18 | M16 | 8 | 270 | 220 | 26 | M24 | 8 |
| 150 | 285 | 240 | 22 | M20 | 8 | 300 | 250 | 26 | M24 | 8 |
| 200 | 340 | 295 | 22 | M20 | 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. اصل آب بندی متعلق به تغییر شکل پلاستیک است.
2. توسط پیچ و مهره متصل می شود.
3. پیچ ها باید دارای نیروی کششی ، تنش اختلاف دما ، گشتاور خمشی ، گشتاور و بسیاری از تنش های خارجی دیگر باشند.
4. حجم بسیار زیاد است ، وزن آن زیاد است و نصب و موقعیت یابی آن بسیار مشکل است.
5. عملکرد آب بندی ناپایدار است ، به ویژه در شرایط سخت (درجه حرارت بالا ، فشار بالا و محیط بسیار سمی) ، نشت آن آسان است ، و عواقب جدی در پی دارد.
| استاندارد | ANSI | ANSI B16.5 ASME B16.47 سری A/B |
| DIN | DIN | |
| EN | EN1092-l: 2002 | |
| مواد | ANSI | CS A105/SA 105NSS 304/304L ، 316/316L فولاد آلیاژی: WHPY45/52/65/80 |
| DIN | CS RST37.2 ؛ S235JR SS 304/304L.316/316L | |
| EN | CS RST37.2 ؛ S235JR ؛ C22.8SS 304/304L ، 316/316L | |
| فشار | ANSI | کلاس 150 ، 300 ، 600 ، 900 ، 1500 2500 پوند |
| DIN | PN6 ، PN10 ، PN16>PN25 ، PN40>PN64 ، PN100 | |
| EN | PN6 ، PN10 ، PN16>PN25 ، PN40>PN64 ، PN100 | |
| اندازه | ANSI | 1/2 " - 60" |
| DIN | DN15-DN2000 | |
| EN | DN15-DN2000 |
