جزئیات محصول:
|
| مواد: | فولاد ضد زنگ | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/8 "~ 6" | طریقه استفاده: | پیوستن به خطوط لوله |
| فشار: | Medium Pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.translateP | بسته بندی: | بسته بندی استاندارد |
| برجسته: | فلنج فولادی ضد زنگ SS304 6 اینچی,فلنج فولادی ضد زنگ 316 لیتری 1/8 اینچی,فلنج مشترک 316 لیتری 1/8 اینچی |
||

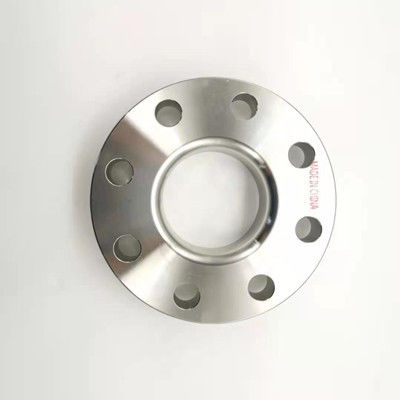

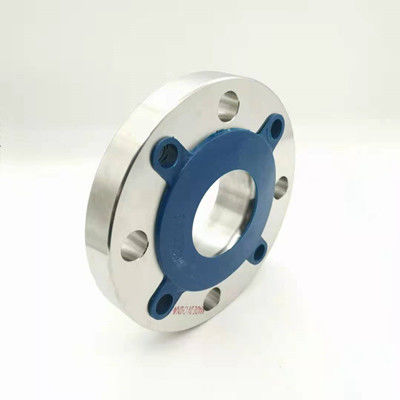

فلنج مفصل لپ یک قطعه فلنج متحرک است که عموماً با لوازم جانبی تامین آب و زهکشی مطابقت دارد.هنگامی که سازنده کارخانه را ترک می کند ، یک فلنج در دو انتهای مفصل انبساط وجود دارد که مستقیماً با پیچ و مهره به خط لوله و تجهیزات پروژه متصل می شود.
فلنج Lap Joint صرفه جویی در مواد است.ساختار آن به دو قسمت تقسیم می شود.یک سر لوله با لوله متصل می شود و انتهای دیگر آن حلقه جوشکاری لب به لب می شود.صفحه فلنج از مواد با کیفیت پایین ساخته شده است ، در حالی که قسمت لوله از مواد مشابه لوله ساخته شده است تا در مصرف مواد صرفه جویی شود.
قطر: DN10 - DN600
مواد: 304 ، 304L ، 316 ، 316L
فشار: 0.63MPa - 2.5MPa
استانداردها: ASTM / ANSI ، ISO ، DIN
ورق مشخصات فنی فلنج فولادی ضد زنگ SS304 316L فلنج فلپ به شرح زیر است:
| مشخصات | ØD | d1 | d2 | تی | ح | ال | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø 22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø 22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø 22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø 22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø 22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
فلنج Lap Joint باعث صرفه جویی در هزینه می شود.هنگامی که مواد لوله خاص و گران هستند ، هزینه جوشکاری فلنج Lap Joint کمتر از فلنج جوشکاری همان مواد است.
مناسب برای ساخت و ساز.به عنوان مثال ، تراز کردن سوراخ های پیچ فلنج مربوطه در حین اتصال ، یا جلوگیری از تغییر سوراخ های پیچ فلنج در آینده آسان نیست.
آ.بسته کیسه های حباب پلاستیکی ب. بسته کیسه های بافت c. پالت د.سفارشی
فلنج مشترک لپ به طور گسترده ای در پروژه های شیمیایی ، ساخت و ساز ، تامین آب ، زهکشی ، نفت ، فاضلاب ، لوله کشی ، حفاظت از آتش ، برق و سایر پروژه ها مورد استفاده قرار می گیرد.
