جزئیات محصول:
|
| مواد: | فولاد ضد زنگ | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/2 "-48" (DN15-DN1200) | استاندارد: | DIN ، JIS ، ANSI ، ASME ، گیگابایت |
| طریقه استفاده: | پیوستن به خطوط لوله | بسته بندی: | کیس چوبی یا پالت |
| برجسته: | فلنج های فولادی ضد زنگ B16.5,فلنج های جعلی فولادی ضد زنگ ASTM,فلنج جوشکاری گردن ASTM B16.5 |
||

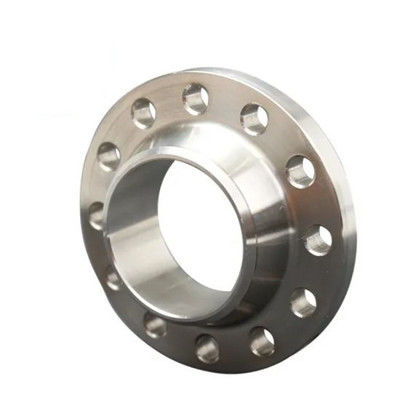

فلنج جوشکاری باسن گردن نوعی اتصالات لوله است که به فلنج با انتقال گردن و لوله مدور و باسن جوش داده شده با لوله اشاره دارد.تغییر شکل فلنج آسان نیست ، آب بندی خوبی دارد و به طور گسترده مورد استفاده قرار می گیرد.این دارای الزامات سفتی و کشش مناسب و انتقال نازک شدن جوشکاری باسن مناسب است.فاصله بین محل اتصال جوش داده شده و سطح اتصال زیاد است و سطح اتصال از تغییر شکل دمای جوش عاری است.
فلنج جوشکاری باسن گردن یک ساختار شیپور پیچیده را اتخاذ می کند که برای خطوط لوله با نوسان زیاد فشار یا دما یا خطوط لوله با درجه حرارت بالا ، فشار بالا و درجه حرارت پایین مناسب است.به طور کلی برای اتصال خطوط لوله و شیرها با PN بیشتر از 2.5MPa استفاده می شود.همچنین برای خطوط لوله انتقال مواد گران قیمت ، قابل اشتعال و مواد منفجره استفاده می شود.
قطر: DN15 - DN300
مواد: SS304 ، SS316
فشار: 2.5MPa - 10 مگاپاسکال
استانداردها: ASTM / ANSI ، ISO ، DIN
ورق اطلاعات فنی فلنج فلزی فولادی ضد زنگ فلنج ASTM B16.5 فلنج به شرح زیر است:
| DN | قطر بیرونی لوله A1 | اندازه اتصال | ضخامت فلنج | شناسه فلنج B1 | وزن نظری | ||||||
| آ | ب | د | ک | ال | م | TH | ج | آ | ب | کیلوگرم | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 68/0 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
فلنج جوش باسن گردن یک فلنج جدایی ناپذیر است.با توجه به ساختار گذار و اتصال جوش به لب گردن مخروط ، استحکام و سفتی فلنج تقویت شده و سفتی بهتر از فلنج جوش مسطح است.
فلنج جوشکاری گردن به طور گسترده ای در نفت ، صنایع شیمیایی ، متالورژی ، برق ، کشتی سازی ، گاز طبیعی ، خطوط لوله و سایر صنایع استفاده می شود.
