جزئیات محصول:
|
| مواد: | فولاد ضد زنگ | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/8 "~ 6" | کاربرد: | لوله ها را وصل کنید |
| استاندارد: | DIN ، ANSI | بسته بندی: | بسته بندی استاندارد |
| برجسته: | فلنج فولادی ضد زنگ SS201,فلنج 304 فولادی ضد زنگ,فلنج جوشکاری گردن 316L |
||

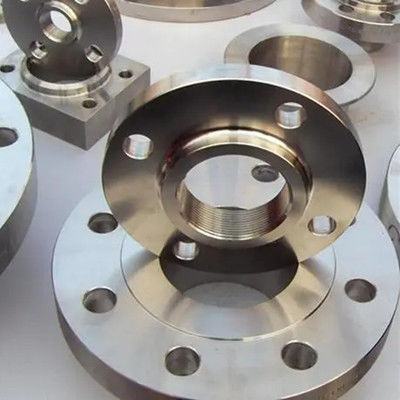

فلنج جوشکاری گردن فلنجی است که لوله فولادی و اتصالات لوله را به داخل فلنج امتداد می دهد و از طریق جوش فیله ای با تجهیزات یا خط لوله متصل می شود.فلنج همچنین متعلق به فلنج جوشکاری مسطح است ، زیرا دارای گردن کوتاه است که باعث افزایش استحکام فلنج و بهبود مقاومت تحمل فلنج می شود.بنابراین ، می توان از آن برای خطوط لوله فشار قوی استفاده کرد.
قطر: DN15 - DN400
مواد: SS304 ، SS316
فشار: 0.6 --- 4.0 مگاپاسکال
استانداردها: ASTM / ANSI ، ISO ، DIN
304 316L SS201 فلنج فولاد ضد زنگ فلنج جوش داده فلنج ورق مشخصات فنی به شرح زیر است:
| مشخصات | ØD | d1 | d2 | تی | ح | ال | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø 22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø 22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø 22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø 22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø 22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
فلنج جوش مسطح گردن ، درز جوش بین لوله و فلنج جوش فیله ای است و مواد از ورق فولادی معمولی با ضخامت مناسب ماشینکاری می شود ، در حالی که فلنج جوش باسن گردن عمدتا از قطعات فولادی جعلی ساخته می شود.بنابراین ، فلنج جوشکاری مسطح با فلنج جوشکاری گردن و باسن با گردن را نمی توان به طور اتفاقی جایگزین کرد.
فلنج جوشکاری تخت گردن به طور گسترده ای در پروژه های اساسی مانند صنایع شیمیایی ، ساخت و ساز ، تامین آب ، زهکشی ، نفت ، صنایع سبک و سبک ، تبرید ، بهداشت ، لوله کشی ، حفاظت در برابر آتش ، نیروی الکتریکی ، هوافضا ، کشتی سازی و غیره استفاده می شود.
