جزئیات محصول:
|
| مواد: | SS304 SS316L | استاندارد: | DIN ، ANSI ، ASTM ، گیگابایت |
|---|---|---|---|
| اندازه: | اندازه سفارشی | کاربرد: | ساخت و ساز ، لوله ها را وصل کنید |
| بسته بندی: | کارتن / جعبه چوبی / جعبه چوبی پلی | سطح: | سیاه/گالوانیزه/لاک |
| برجسته: | فلنج فولاد ضد زنگ A105,فلنج فولاد ضد زنگ ASME B16.5,فلنج گردن جوش بلند ASME B16.5 |
||

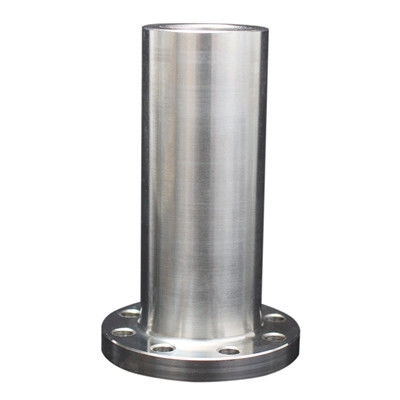

فلنج گردن جوش بلند دارای ارتفاع زیاد گردن است که سفتی و ظرفیت تحمل فلنج را بهبود می بخشد.
فلنج گردن بلند جوشکاری ، در مقایسه با فلنج جوشکاری لب به لب ، حجم کار جوش زیاد است ، مصرف میله جوش زیاد است و نمی تواند درجه حرارت بالا و فشار بالا ، خم شدن مکرر و نوسان دما را تحمل کند.با این حال ، نصب در محل راحت تر است و می توان از فرآیند لکه گیری و ورز دادن جوش صرف نظر کرد.
قطر: DN15 - DN
مواد: SS304 ، SS316
فشار: کلاس 150-2500
استانداردها: ASTM / ANSI ، ISO ، DIN
ASME B16.5 A105 فلنج فولاد ضد زنگ ورق مشخصات فنی فلنج گردن فلزی به شرح زیر است:
| اندازه لوله اسمی | قطر خارج | OD صورت بلند شده | قطر هاب در Bevel | قطر سوراخ | ضخامت فلنج مین | طول از طریق هاب |
| د | G | ه | ب | t | ال | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63.5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 2/21 | 178 | 104.6 | 95.3 | 63.5 | 22.4 | 228.6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 2/31 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304.8 |
| 5 | 254 | 185.7 | 165.1 | 127.0 | 23.9 | 304.8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304.8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304.8 |
| 10 | 406 | 323.9 | 304.8 | 254.0 | 30.2 | 304.8 |
حالت اتصال: مهره فلنج ، اتصال پیچ
استاندارد تولید: Hg / t20615-2009 ، ASME B 16.5
تکنولوژی تولید: جعل کلی حرفه ای ، ساخت جعل و غیره
حالت پردازش: تراش تراش CNC با دقت بالا ، اتمام تراش معمولی و غیره
فلنج گردن جوش طولانی به طور گسترده ای در نفت ، صنایع شیمیایی ، نیروگاه های آبی ، داروسازی ، متالورژی ، الیاف شیمیایی ، تبرید و سایر صنایع استفاده می شود.
