جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 1/2"-200"(DN15-DN5000) |
|---|---|---|---|
| استاندارد: | DIN، JIS، ANSI، ASME | استفاده: | صنعت آب گاز نفت |
| ضخامت: | 2mm-50mm | بسته بندی: | کیس چوبی یا پالت |
| برجسته: | فلنج جوش سوکت 3000LBS,فلنج جوش سوکت ASME B16.11,فلنج لوله جوش سوکت 3000LBS |
||

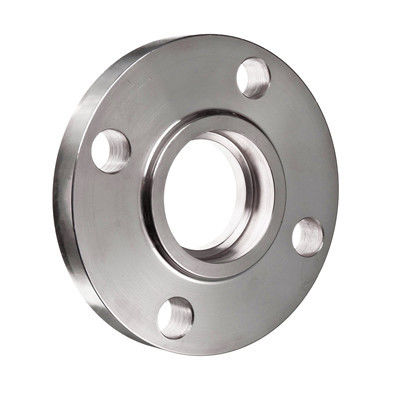

فلنج جوشکاری سوکت فولاد کربنی دارای قسمتی از گردن بلند از نقطه جوش بین فلنج و لوله تا صفحه فلنج است.ضخامت دیواره این بخش از گردن بلند به تدریج به ضخامت دیواره لوله در جهت ارتفاع منتقل می شود که باعث بهبود ناپیوستگی تنش و در نتیجه افزایش استحکام فلنج می شود.
فلنج جوشکاری سوکت فولاد کربنی عمدتاً در مواقع سخت استفاده می شود، مانند مواقعی که فلنج به دلیل انبساط حرارتی خط لوله یا بار بیش از حد تحت فشار زیاد قرار می گیرد.برای خطوط لوله با نوسان زیاد فشار و دما و خطوط لوله با دمای بالا، فشار بالا و دمای پایین زیر صفر مناسب است.
اندازه: DN15 (1/2 اینچ) تا DN5000 (200 اینچ)
استاندارد: ASMEB16.5، DIN، EN، گیگابایت
کلاس: 150LB 300LB 600LB 900LB 1500LB
برگه اطلاعات فنی فلنج جوشکاری سوکت فولاد کربنی 3000LBS ASME B16.11 به شرح زیر:
| اینچ | قطر اسمی | 16 کیلوگرم = لیتر6 مگا پاسکال | ||||
| قطر خارجی | فاصله سوراخ پیچ | قطر پیچ | شماره سوراخ پیچ | ضخامت فلنج | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
فلنج جوشکاری سوکت فولاد کربن نوعی اتصال لوله با اتصال فلنجی است.واشرها بین فلنج ها قرار می گیرند و با چندین پیچ محکم و مهر و موم می شوند.معمولاً برای اتصال لوله های فولادی، لوله های چدنی، لوله های پلاستیکی و سایر بخش های لوله که نیاز به برداشتن مکرر دارند و لوله های با قطر زیاد استفاده می شود.
فلنج جوشکاری سوکت فولاد کربن عمدتاً در ساخت و ساز، صنایع سبک و سبک، لوله کشی، برق و موارد دیگر استفاده می شود.
