جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| درمان سطحی: | گالوانیزه داغ/مشکی | استاندارد: | DIN، JIS، ANSI، ASME، گیگابایت |
| استفاده: | اتصال به خطوط لوله، گاز | ضخامت: | 2mm-50mm |
| برجسته: | فلنج فولاد کربنی 2500 پوندی,فلنج فولادی کربنی ASME B16.5,فلنج یکپارچه IF 2500 پوند |
||

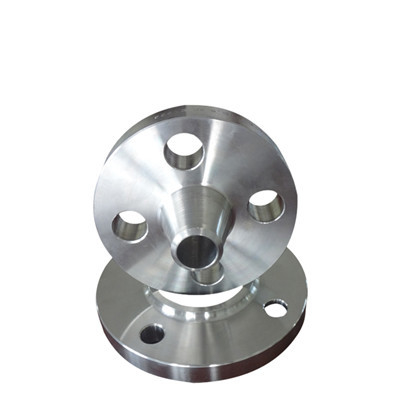

فلنج یکپارچه فولاد کربنی با یک گردن بلند جوش داده شده است.از نظر ظاهری، انتهای لوله فلنج انتگرال ضخیم تر از انتهای لوله فلنج جوش داده شده لب به لب است و قطر داخلی فلنج انتگرال با قطر اسمی به جز PN1.6MPa و dn450 برابر است.
OD:1/2"-24"
اندازه:DN15-DN2000
فشار: کلاس 150/300/600
استاندارد: ANSI، DIN، GB، ISO، ASME
برگه اطلاعات فنی فلنج یکپارچه فولاد کربنی IF کلاس 150 تا 2500 پوند ASME B16.5 به شرح زیر است:
| قطر اسمی | اندازه (میلی متر) | ||||
| قطر D | D1 | قطر سوراخ پیچ | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
فلنج انتگرال فولاد کربن دارای ارتفاع بالای گردن و ضخامت دیواره نسبتاً ضخیم است.از نظر کاربرد، فلنج انتگرال فلنج متصل به تجهیزات است.فلنج یکپارچه بیشتر در ساخت تجهیزات استفاده می شود و به ندرت در طراحی خط لوله استفاده می شود.
فلنج انتگرال فولاد کربن عمدتا در دیگ بخار و مخازن تحت فشار، نفت، صنایع شیمیایی، کشتی سازی، داروسازی، متالورژی، ماشین آلات، زانویی مهر زنی، مواد غذایی و سایر صنایع استفاده می شود.
