جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 1/2"-72"،1/2"-4 8" |
|---|---|---|---|
| استاندارد: | DIN، ANSI، ASME، گیگابایت | استفاده: | اتصال به خطوط لوله |
| ضخامت: | 2mm-50mm | بسته بندی: | کیس چوبی یا پالت |
| برجسته: | فلنج رزوه‌دار فولاد کربنی B16.5,فلنج رزوه‌دار فولاد کربنی SCH40,فلنج رزوه‌دار فولاد کربنی SCH80 |
||

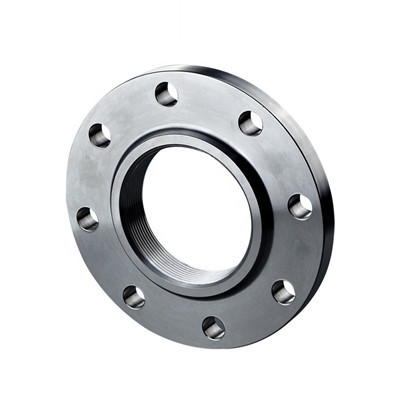

فلنج رزوه ای کربن استیل دارای استحکام بالایی است و برای مواقعی با فشار و دمای بالا مناسب است.انواع مختلفی از سطح آب بندی فلنج وجود دارد: سطح آب بندی صفحه، که برای موارد با فشار کم و محیط غیر سمی مناسب است.سطح آب بندی محدب مقعر، مناسب برای مواردی با فشار کمی بالاتر.
اندازه: 1/2 اینچ -- 24 اینچ
استاندارد: ANSI، DIN، GB، ASME
کلاس فشار: 150 پوند تا 3000 پوند
جنس: ASTM A182 F304,316L
برگه اطلاعات فنی فلنج رزوه ای فولاد کربنی ASME/BS B16.5 SCH40 SCH80 ASTM A105 به شرح زیر:
| DN | قطر | اندازه اتصال | ضخامت فلنج | قطر داخلی | وزن نظری | ||||||
| آ | ب | D | ک | L | م | TH | سی | آ | ب | کیلوگرم | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
فلنج های رزوه ای فولاد کربنی به صورت جفت استفاده می شوند.آنها معمولاً در خطوط لوله کم فشار استفاده می شوند.فلنج های جوشی برای فشارهای بالای 4 کیلوگرم استفاده می شود.یک واشر آب بندی باید بین دو فلنج اضافه شود و سپس با پیچ و مهره محکم شود.ضخامت فلنج ها با فشارهای مختلف متفاوت است و پیچ و مهره هایی که استفاده می کنند نیز متفاوت است.
فلنج رزوه ای فولاد کربن عملکرد جامع خوبی دارد، بنابراین برای مهندسی پایه مانند صنایع شیمیایی، ساخت و ساز، زهکشی، نفت، صنایع سبک و سبک، تبرید، لوله کشی، برق و غیره مناسب است.
