جزئیات محصول:
|
| مواد: | فولاد ضد زنگ | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/8 تا 6 دقیقه | کاربرد: | لوله ها، گاز و غیره را وصل کنید |
| استاندارد: | DIN، ANSI، GB/T | بسته بندی: | بسته بندی استاندارد |
| برجسته: | فلنج های فولادی ضد زنگ ASTM A182,فلنج های فولادی ضد زنگ 304,فلنج های ASTM A182 PL |
||

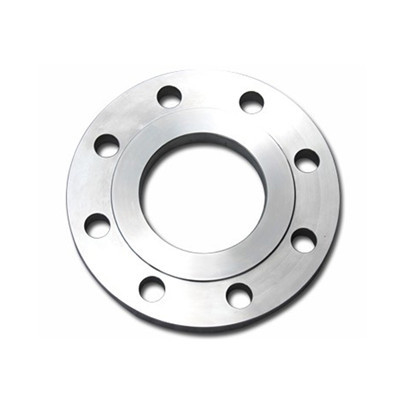

فلنج فولادی ضد زنگ PL دارای مزایای استفاده از مواد راحت، ساخت ساده، هزینه کم و کاربرد گسترده است.با این حال، صلبیت ضعیف است، بنابراین نباید در سیستم لوله کشی فرآیند شیمیایی با نیازهای عرضه و تقاضا، اشتعال پذیری، انفجار و درجه خلاء بالا و موارد با خطرات زیاد و شدید استفاده شود.نوع سطح آب بندی دارای سطح صاف و محدب است.
اندازه: 1/2 "-60"
فشار: 150#-2500#
قطر: PN16-PN100
استاندارد: ANSI، DIN، GB، ASME
اتصالات لوله فلزی ASTM A182 304 برگه اطلاعات فنی فولاد ضد زنگ PL فلنج به شرح زیر:
| DN | قطر | اندازه اتصال | ضخامت فلنج | قطر داخلی | وزن نظری | ||||||
| آ | ب | D | ک | L | م | TH | سی | آ | ب | کیلوگرم | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
فولاد ضد زنگفلنج PL رایج ترین فلنج با فشار pn2.5، pn6، PN10، PN16 و PN25 است.شکل جوشکاری به این صورت است که لوله را برای جوشکاری داخل فلنج قرار می دهیم.مواد فلنج جوشکاری تخت شامل 304316316 لیتر می باشد.
فولاد ضد زنگفلنج PL به طور گسترده ای در پروژه های اساسی مانند صنایع شیمیایی، ساخت و ساز، تامین آب، زهکشی، نفت، صنایع سبک و سبک، تبرید، فاضلاب، لوله کشی و غیره استفاده می شود.
