جزئیات محصول:
|
| مواد: | SS304 SS316L | ارتباط: | جوشکاری |
|---|---|---|---|
| استاندارد: | DIN، ANSI، ASTM، گیگابایت | اندازه: | 1/8"~2"،1/2" ~ 6" |
| کاربرد: | ساخت و ساز، اتصال لوله ها | بسته بندی: | کیف چوبی، کیف |
| برجسته: | فلنج جوشکاری تخت PN16,فلنج جوشکاری تخت SS304,فلنج جوشکاری مسطح 316L |
||

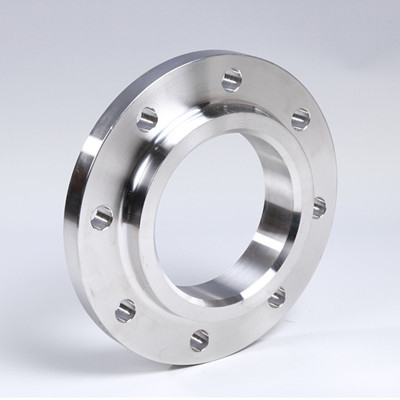

فلنج صاف جوش فولادی زنگ نزن نوعی فلنج است که به وسیله جوش فیله به مخزن یا خط لوله متصل می شود که متعلق به هر نوع فلنجی است.فلنج صاف جوشکاری فولاد ضد زنگ ساختار ساده ای دارد و باعث صرفه جویی در مواد می شود، اما عملکرد آب بندی آن به خوبی فلنج جوش لب به لب گردنی نیست.به طور گسترده ای در اتصال مخازن فشار متوسط و کم فشار و خطوط لوله استفاده می شود.
مشخصات: dn15-dn2000
مواد: 304، 316، 316L و غیره
بسته بندی: مورد چوبی یا موارد دیگر
فشار اسمی: sch10s، sch20s و غیره
برگه اطلاعات فنی فلنج صاف جوشکاری فولاد ضد زنگ PN16 10 25 40 SO SS304 316L به شرح زیر:
| DN | قطر خارجی A1 |
اندازه اتصال | ضخامت فلنج | قطر داخلی فلنج | عرض شیار | ||||||
| قطر بیرونی فلنج | ک | L | n | Th | |||||||
| آ | ب | آ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
فلنج صاف جوشکاری فولاد ضد زنگ برای سیستم خط لوله با درجه فشار پایین و بدون نوسانات فشار جدی، لرزش و شوک قابل استفاده است.تراز کردن آن هنگام جوشکاری و مونتاژ آسان است و قیمت آن نسبتاً ارزان است، بنابراین به طور گسترده مورد استفاده قرار گرفته است.
فلنج صاف جوشکاری فولاد ضد زنگ عمدتا در پروژه های پتروشیمی، برق، شیمیایی، کشتی سازی، داروسازی، کاغذسازی و سایر پروژه ها استفاده می شود.
