جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 1/8 تا 6 دقیقه |
|---|---|---|---|
| کاربرد: | نفت، گاز و غیره | استاندارد: | DIN، ANSI، GB/T |
| بسته بندی: | بسته بندی استاندارد | فشار: | فشار متوسط |
| برجسته: | فلنج های فولادی کربنی A105,فلنج های فولادی کربنی ANSI DIN,فلنج های جوشکاری تخت A105 |
||

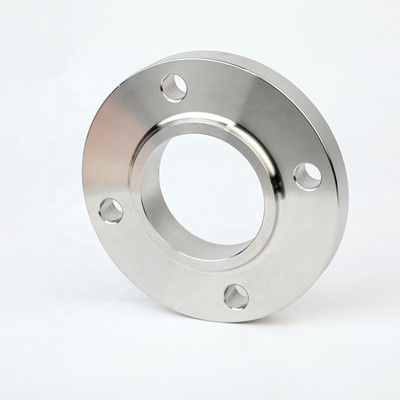

فلنج صاف جوشکاری فولاد کربن به راحتی تغییر شکل نمی دهد، آب بندی خوبی دارد و به طور گسترده ای استفاده می شود.دارای الزامات سفتی و کشش متناظر و انتقال نازک شدن جوشکاری مسطح منطقی است.فاصله بین محل اتصال جوش داده شده و سطح اتصال زیاد است و سطح اتصال عاری از تغییر شکل دمای جوش است.
مشخصات: dn15-dn2000
مواد: 304، 316، 316L و غیره
بسته بندی: مورد چوبی یا موارد دیگر
فشار اسمی: sch10s، sch20s و غیره
برگه اطلاعات فنی فلنج صاف جوشکاری فولاد کربنی استاندارد ANSI DIN A105 به شرح زیر است:
| DN | قطر خارجی A1 |
اندازه اتصال | ضخامت فلنج | قطر داخلی فلنج | عرض شیار | ||||||
| قطر بیرونی فلنج | ک | L | n | Th | |||||||
| آ | ب | آ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
فلنج صاف جوشکاری فولاد کربنی ساختار پیچیده ترومپت را اتخاذ می کند که برای خطوط لوله با نوسان زیاد فشار یا دما یا خطوط لوله با دمای بالا، فشار بالا و دمای پایین مناسب است.به طور کلی برای اتصال خطوط لوله و شیرهایی با PN بیشتر از 2.5 مگاپاسکال استفاده می شود.همچنین برای خطوط لوله انتقال مواد گران قیمت، قابل اشتعال و مواد منفجره استفاده می شود.
فلنج صاف جوشکاری فولاد کربن عمدتاً در دیگ بخار و مخازن تحت فشار، نفت، صنایع شیمیایی، کشتی سازی، داروسازی، متالورژی، ماشین آلات، مواد غذایی و سایر صنایع استفاده می شود.
