جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 3/4 اینچ، 1/8 اینچ ~ 6' |
|---|---|---|---|
| ارتباط: | جوشکاری | استاندارد: | DIN، ANSI، ASTM، گیگابایت |
| کاربرد: | نفت، نفت، لوله های اتصال | بسته بندی: | کیف چوبی، کیف |
| برجسته: | فلنج WN فولاد کربنی B16.5,فلنج WN فولاد کربنی SCH40,فلنج WN فولاد کربنی SCH80 |
||

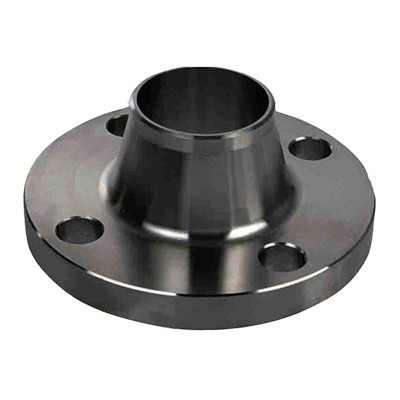

فلنج WN فولاد کربنی باید در هر دو لایه داخلی و خارجی جوش داده شود.به طور کلی در خطوط لوله فشار متوسط و بالا استفاده می شود.فشار اسمی خط لوله بین 0.25 ~ 2.5MPa است.
فلنج WN فولاد کربنی اتصال سطح آب بندی محدب مقعر را اتخاذ می کند و نصب آن پیچیده است، بنابراین هزینه کار، روش نصب و هزینه مواد کمکی نسبتاً بالا است.
قدرت: 0.6-2.5MPA
قطر: DN15-DN400
مواد: A105,16Mn, 20#
استاندارد: DIN، ASME، ASME B16.5
برگه اطلاعات فنی فلنج WN ASME/BS B16.5 SCH40 SCH80 ASTM A105 فولاد کربنی به شرح زیر است:
| DN | قطر | اندازه اتصال | ضخامت فلنج | |||||
| آ | ب | D | ک | L | م | TH | سی | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
فلنج WN فولاد کربن به راحتی تغییر شکل نمی دهد، آب بندی خوبی دارد و به طور گسترده استفاده می شود.برای خطوط لوله با نوسانات زیاد فشار یا دما، خطوط لوله با دمای بالا، فشار بالا و دمای پایین و یا برای اتصال خطوط لوله و شیرهای بیشتر از 2.5 مگاپاسکال مناسب است.
فلنج WN فولاد کربن عمدتاً در صنایع نفت، صنایع شیمیایی، کشتی سازی، داروسازی، متالورژی، ماشین آلات، مواد غذایی و سایر صنایع استفاده می شود.
