جزئیات محصول:
|
| مواد: | فولاد کربن | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/8 تا 6 دقیقه | کاربرد: | لوله ها، نفت، گاز و غیره را وصل کنید |
| استاندارد: | DIN، ANSI | بسته بندی: | بسته بندی استاندارد |
| برجسته: | فلنج دهانه فولادی کربنی A105,فلنج دهانه فولادی کربنی B16.5,مجموعه فلنج روزنه ای ASME B16.5 |
||

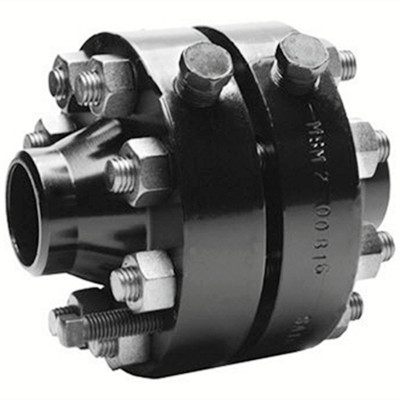

فلنج دهانه فولاد کربنی، حالت اتصال با فلنج معمولی متفاوت است.فلنج صفحه اوریفیس صفحه روزنه ای است که توسط فلومتر صفحه روزنه ای به خط لوله متصل می شود.صفحه اریفیس در وسط توسط فلنج های دو طرف ثابت می شود و از طریق نقطه فشار روی فلنج برای اندازه گیری جریان به فرستنده فشار دیفرانسیل هدایت می شود.
اندازه:DN10-DN3000
فشار: 150LB-2500LB
مواد: ASTM A105/105N؛A36
ضخامت دیوار: STD، SCH40، XS، SCH60، SCH80
برگه اطلاعات فنی فلنج دهانه فولادی کربنی ASME/ANSI B16.5 A105 Class150 به شرح زیر:
| قطر اسمی | اندازه (میلی متر) | ||||
| قطر D | D1 | قطر سوراخ پیچ | D2 | f | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
فلنج دهانه فولادی کربنی باید اطمینان حاصل کند که مرکز صفحه روزنه، مرکز فلنج، مرکز لوله و واشر متحدالمرکز هستند و مرکزیت متفاوت نباید از 0.002d/β تجاوز کند، جهت فشار مثبت و منفی صفحه روزنه باید با جهت جریان محیط
فلنج دهانه فولاد کربنی جزء فلومتر اریفیس است که به صورت جفت ظاهر می شود.دبی مواد را می توان طبق فرمول با استفاده از اختلاف فشار در دو طرف دهانه جریان محاسبه کرد.
