جزئیات محصول:
|
| نام محصول:: | درپوش جوش داده شده سوکت از جنس استنلس استیل | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| قطر ：: | DN15-DN1200 | مواد ：: | 304 304L 316 316L |
| ارتباط: | جوشکاری | اندازه: | اندازه سفارشی |
| برجسته: | درپوش جوشکاری سوکت Ss Socket,304L Socket Weld Cap |
||

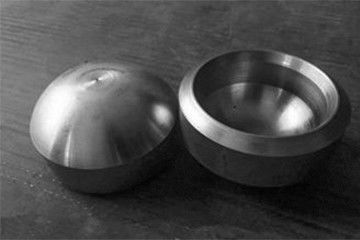

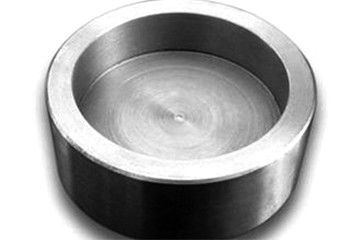

سر درپوش لوله ای است که در انتهای لوله جوش داده شده یا بر روی نخ خارجی انتهای لوله نصب شده است تا لوله را درپوش قرار دهد.برای بستن خط لوله استفاده می شود و همان عملکرد لوله وصل را دارد.
1. مواد اولیه باید الزامات استانداردهای مربوطه یا مشخصات فنی را برآورده سازند.
2- سطح مواد اولیه باید عاری از لکه روغنی ، خوردگی بیش از حد زنگ زدگی ، نقایص آشکار در دندان ، آلودگی فلزات با نقطه ذوب کم و غیره باشد.
3. گواهی کیفیت ، شماره گرما ، شماره دسته ، مشخصات ، تولید کننده و استاندارد اجرایی مواد اولیه را بررسی کنید.
4- مواد اولیه به صورت مکانیکی با برس سیمی رعایت می شوند تا الزامات NDT را برآورده سازند.
5- انجام بازرسی ابعاد مواد اولیه (طول ، عرض ، ضخامت و صاف بودن صفحه فلزی) را انجام دهید.
6. پس از ورود به کارخانه ، صفحه فلزی تحت بازرسی اولتراسونیک قرار می گیرد.
7- آزمایش فیزیکی و شیمیایی: برای تجزیه و تحلیل عناصر شیمیایی ، خاصیت مکانیکی و آزمایش سختی باید برای صفحه فولادی که با توجه به شماره دسته ای و مشخصات کوره وارد کارخانه می شود انجام شود.
8- نتایج آزمون باید الزامات استاندارد مواد اولیه را برآورده سازد.
9- مطابق آیین نامه کارخانه پس از بازرسی مجدد ، در ثبت نام ثبت و ثبت کنید.
1- انتخاب مواد و خالی کردن ، صفحه فولادی مناسب را برای درپوش لوله انتخاب کنید و به طور واضح کوره ، شماره دسته ، مشخصات اتصالات لوله ، نام پروژه و تعداد مواد اولیه را علامت گذاری کنید.
2. درپوش لوله فشار داده شده و تشکیل می شود.
3. عملیات حرارتی: طبق فرایند عملیات حرارتی ، درپوش لوله را در کوره قرار دهید تا عملیات حرارتی انجام شود.
4- عملیات سطح: پس از عملیات حرارتی ، درپوش لوله با دستگاه انفجار ماسه یا ماشین پولیش برداشته می شود.
5- آزمایش خاصیت مکانیکی: مطابق با استانداردهای مربوطه ، آزمایش خاصیت مکانیکی را بر روی درب لوله انجام دهید تا از رسیدن به خاصیت مکانیکی درپوش لوله به استاندارد برسد.
6. پایان ماشینکاری: شیار ماشینکاری صورت انتهایی مکانیکی مطابق نقشه تأیید طراحی.
7. بازرسی ظاهر: درپوش لوله باید عاری از ترک ، سوختن بیش از حد ، گرمای بیش از حد و سایر پدیده ها باشد و هرگونه نقص در بدنه لوله درپوش لوله نباید با جوشکاری تعمیر شود.
8- آزمایش غیر مخرب درپوش لوله ای با فشار گرم: پس از عملیات حرارتی درپوش لوله ، ذرات مغناطیسی یا آزمایش غیر مخرب نفوذ بر روی درب لوله را مطابق با الزامات استاندارد انجام دهید.
9. ترشی و تصفیه منفعل: اتصالات لوله از جنس استنلس استیل باید ترشی و تصفیه منفعل باشد.
ورق داده درپوش جوش داده سوکت استاندارد D T Standard SS Tube SS
| قطر اسمی | عمق سوکت | ابعاد سوکت | ضخامت دیوار | پایان ضخامت دیوار | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | جمین | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. درپوش جوشکاری سوکت استیل از جنس استنلس استیل نوع جدیدی از کلاه لوله است که براساس جذب مزایا و مزایای اتصال سوکت و اتصال جوشکاری و ترکیب آنها به صورت ارگانیک ساخته شده است.
2. حالت اتصال کلاه لوله جوشکاری سوکت از جنس استنلس استیل متعلق به "اتصال بدون اتصال" شناخته شده است ، که نسبت به سایر حالت های اتصال در استحکام اتصال ، عملکرد آب بندی و غیره دارای مزایای بارز است.
3. در فرآیند جوشکاری درپوش لوله جوشکاری سوکت از جنس استنلس استیل نیازی به سیم جوشکاری وجود ندارد ، اما لبه انتهایی سوکت لوله تعویض می شود که نه تنها می تواند مواد لوله را یکپارچه کند بلکه باعث صرفه جویی در مواد کمکی جوشکاری و بهبود سرعت جوشکاری می شود. .
4- درپوش لوله جوشکاری سوکت از جنس استنلس استیل کاربردهای گسترده ای دارد و برای مکان های عمومی در فضای باز و تخمگذار در فضای باز و پنهان داخل خانه مناسب است ، به خصوص برای مناسبت تعبیه دیوار ، چاه لوله و غیره.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
ما DIN Standard Metal T Tipe SS Socket Wel Socket Weld Cap توانایی تولید بالایی را دارا می باشد ، زمان تحویل برای مقدار کمی 45 روز است ، یا اگر برای این کار عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
