جزئیات محصول:
|

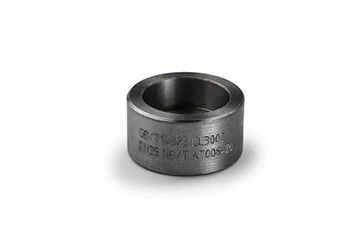

| نام محصول:: | درپوش لوله جوش داده شده از سوکت فولادی کربن | استاندارد:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| مواد:: | A3、20 # 、 Q235 、 Q345B | مزیت - فایده - سود - منفعت:: | مقاومت در برابر خوردگی ، بدون مقیاس |
| کاربرد:: | صنعت پتروشیمی | کاربرد: | لوله ها ، روغن را وصل کنید |
| برجسته کردن: | درپوش جوشکاری سوکت ISO 9001,اتصالات جوشکاری سوکت ANSI |
||

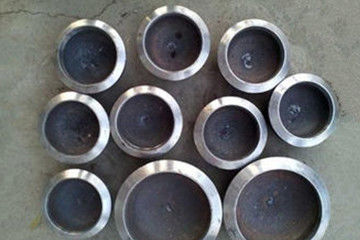

درپوش لوله لوله ای است که برای بستن خط لوله استفاده می شود.شکل صفحه کور مشابه است ، اما صفحه کور را می توان برای آب بندی جدا کرد ، در حالی که می توانید درب لوله جوش داده نشده حذف شود.درپوش لوله شامل درب لوله محدب ، پوسته مخروطی ، بخش قطر متغیر ، پوشش صاف و طراحی دهان کوچک شده است.قطر ، اندازه و دهانه درپوش لوله بسیار زیاد است و در تولید و عمر ما بسیار مورد استفاده قرار می گیرد.درپوش کوچک روی ظرف کوچک حجم نصب شده است و با استفاده از درپوش می توان اثر آب بندی را به حداکثر رساند.اما باید دانست که در هنگام استفاده کلاه با سر مخروطی متفاوت است.سر به سر کوچک تعلق دارد و هنگام نصب تفاوت زیادی وجود دارد.هنگام نصب کلاهک لوله های با اندازه متوسط یا بزرگ ، از روش نصب سرد به طور کلی استفاده می شود ، یعنی از روش نصب جامد سازی به طور مستقیم استفاده می شود. با این حال ، این فن آوری نصب نمی تواند برای سرهای کوچک استفاده شود ، زیرا بسیاری از مواقع ، سرهای در مقیاس کوچک باید به طور مکرر از هم جدا شوند و روش نصب دیگری لازم است. دو فرآیند اصلی برای ساخت کلاه لوله جوش داده شده سوکت وجود دارد: چرخش گرم و مهر زنی داغ.
اصل چرخش گرم این است که درجه حرارت مواد فلزی معکوس با استحکام آن متناسب است.با افزایش دما ، مقاومت آن کاهش می یابد.چرخش گرم استفاده از این اصل برای تحقق شکل گیری درب لوله است.از دستگاه گرمایش برای گرم کردن محلی قسمت های سر مورد نیاز برای چرخش استفاده کنید.وقتی دما به یک مقدار معین رسید ، چرخش را شروع کنید.در روند چرخش ، قسمت های سر را که باید تغییر شکل دهند ، گرم کنید تا سر به شکل چرخانده شود.فرآیند گرم کردن مهر زنی گرم کاملا مخالف با چرخش گرم است.مهر زنی گرم در کوره بیش از 900 heating گرم می کند و سپس برای تمبر به ماشین تمبر می رود.درجه حرارت آن یک فرایند خنک کننده ثابت است و مشخصات کلی آن را می طلبد که دمای فشار نهایی باید بالاتر از 680 باشد.از آنجا که درک و اندازه گیری در روند کار با بتن دشوار است ، اغلب موارد بیش از حد استاندارد وجود دارد.
استاندارد: ANSI / ASME B16.11 ، GB / T14383-2008
جنس: فولاد کربن
دامنه اندازه: DN6-DN100
دامنه فشار: 3000 پوند ، 6000 پوند ، 9000 پوند
سطح درمان: ضد روغن؛ضد نقاشی
| قطر اسمی | عمق سوکت | ابعاد سوکت | ضخامت دیوار | پایان ضخامت دیوار | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | جمین | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
بطور کلی از کلاه های کروی برای مخازن تحت فشار استفاده می شود که در تجهیزات فشار قوی یا تجهیزات فلزی غیر آهنی از فشار متوسط و زیاد استفاده می شود. استرس خمش زیادی در درپوش دیافراگم وجود دارد ، در حالی که درپوش بیضی عمدتا استرس غشایی است ، بنابراین در کاربردهای مهندسی ایده آل نیست. در حین جوشکاری ، به حفاظت از سطح درپوش لوله توجه داشته باشید ، به موقع جوش ، قسمت تحت تأثیر گرما و سرباره جوشکاری اطراف ، پاشش و آلاینده ها را تمیز کرده و بازرسی Pt و ترشی سطح را انجام دهید. جلوی برخورد سطح سر فولاد کربن از برخورد و خراش را بگیرید.از تماس مستقیم با فولاد کربن جلوگیری کرده و از آلودگی یون آهن جلوگیری کنید.از جوشکاری اجباری اجباری خودداری کنید.طراحی ساختاری باید از فشار بیش از حد جلوگیری کند.مقدار یون کلرید آب برای آزمایش هیدرواستاتیک نباید بیش از 25 میلی گرم در لیتر باشد و پس از انجام آزمایش به موقع خشک می شود.
1. بهداشتی ، غیر سمی ، این محصول یک ماده ساختمانی سبز است ، می تواند برای سیستم لوله کشی آب آشامیدنی خالص مورد استفاده قرار گیرد.
2. مقاوم در برابر حرارت ، تحت فشار کار طولانی مدت مشخص شده ، دمای آب منتقل شده توسط خط لوله می تواند 95 برسد.
3. مقاومت در برابر خوردگی ، بدون مقیاس ، می تواند از مقیاس لوله و گرفتگی جلوگیری کند ، حوضه ، وان زنگ لکه زرد نگران نباشید.
4- حفظ حرارت و صرفه جویی در انرژی ، هدایت حرارتی بسیار پایین تر از فلز است.
آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی
کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
