جزئیات محصول:
|
| مواد: | فولاد کربن | ارتباط: | جوشکاری |
|---|---|---|---|
| اندازه: | 1/2"-72"،1/2"-4 8" | کاربرد: | لوله ها را وصل کنید |
| استاندارد: | DIN، JIS، ANSI، ASME، گیگابایت | ضخامت: | 2mm-50mm |
| برجسته کردن: | جوش STD زانویی 90 درجه,لوله زانویی 90 درجه فولاد کربنی,اتصال زانویی 90 درجه ASME |
||

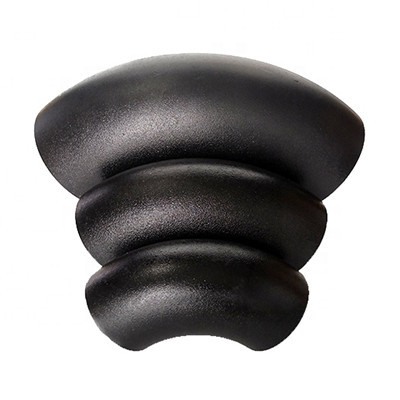

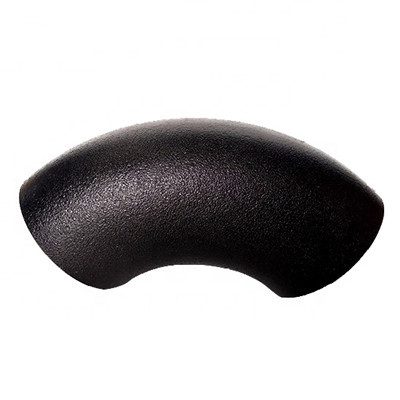

زانویی فولاد کربنی اتصال لوله ای است که دو لوله با قطر لوله های مختلف را برای فرمان به هم متصل می کند.فرآیند تولید این است که یک آرنج استاندارد را به یک آرنج V شکل بریده و سپس فشار وارد کنید.با قدرت تجهیزات معمولی یا ویژه مهر زنی، زانویی به طور مستقیم تحت نیروی تغییر شکل قرار می گیرد و در قالب تغییر شکل می دهد تا زانویی با شکل، اندازه و عملکرد خاص به دست آید.
اندازه: 1/2 "-24" ,DN15-DN600
استاندارد: ASME، ANSI B16.9
نوع: 30،45،60،90،180 درجه
جنس: ASTM A234WPB، A234WPC
ضخامت: STD SCH40، XS، SCH80، XXS
برگه اطلاعات فنی زانویی فولاد کربنی ASME B16.9 A234 SCH 40 STD 90 درجه 1.5D به شرح زیر:
| قطر اسمی | قطر خارج | ابعاد از مرکز تا انتهای صورت | بعد مرکز به مرکز | بعد برگشت به انتها | |||||
| 45 درجه | 90 درجه | 180 درجه | 180 درجه | ||||||
| سری A | سری B | شعاع کوتاه | شعاع بلند | شعاع کوتاه | شعاع بلند | شعاع کوتاه | شعاع بلند | شعاع کوتاه | |
| 15 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 26.9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
| 25 | 33.7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 42.4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 48.3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
| 50 | 60.3 | 57 | 32 | 76 | 51 | 152 | 112 | 106 | 100 |
| 65 | 76.1 | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
| 80 | 88.9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
| 100 | 114.3 | 108 | 63 | 152 | 112 | 305 | 203 | 210 | 197 |
| 125 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
زانویی فولاد کربنی یک اتصال لوله فلزی است که جهت خط لوله را روی خط لوله فولادی کربنی تغییر می دهد.با توجه به زاویه، سه زانویی پرکاربرد وجود دارد: 45 درجه و 90 درجه و 180 درجه و سایر زانوهای غیرعادی مانند 60 درجه نیز با توجه به نیاز پروژه گنجانده شده است.روش های اتصال با خط لوله عبارتند از: جوش مستقیم، اتصال فلنج، اتصال ذوب داغ، اتصال ذوب الکتریکی، اتصال رزوه ای، اتصال سوکت و .... با توجه به فرآیند تولید می توان آن را به: زانویی جوشکاری، زانویی مهر زنی تقسیم کرد. آرنج فشاری، آرنج ریختگی و غیره
زانو فولاد کربن به طور گسترده ای در صنایع شیمیایی، ساخت و ساز، تامین آب، زهکشی، نفت، صنایع سبک و سبک، تبرید، بهداشت، لوله کشی، حفاظت از آتش، برق، هوا فضا، کشتی سازی و سایر پروژه های اساسی استفاده می شود.
