جزئیات محصول:
|
| مواد: | فولاد کربن | اندازه: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| درمان سطحی: | گالوانیزه داغ/مشکی | کاربرد: | لوله ها را وصل کنید |
| استاندارد: | DIN، JIS، ANSI، ASME، گیگابایت | ضخامت: | 2mm-50mm |
| برجسته کردن: | سه راهی اتصالات لوله ASME B16.9,سه راهی اتصالات لوله فولادی کربنی,سه راهی برابر فولاد کربن گالوانیزه داغ |
||

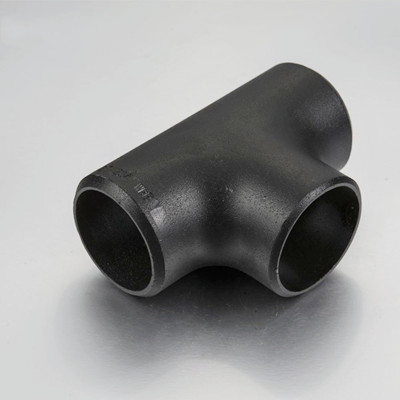

سه راهی فولاد کربن نوعی اتصالات لوله است.به طور کلی دو دسته وجود دارد.یکی سه راهی با قطر یکسان و در دو انتها یکسان است و به لوله انشعاب با قطر متفاوت از دو طرف دیگر سه راهی کاهنده می گویند و دیگری سه راهی کاهنده.
نمایش سه راهی فولاد کربنی به شرح زیر است: به عنوان مثال، سه راهی "T3" به معنای سه راهی با قطر یکسان با قطر بیرونی 3 اینچ است، "T4" × چهار × 3.5 "به سه راهی کاهنده با همان قطر چهار اینچ اشاره دارد. قطر کاهش 3.5 اینچ.
اتصال: جوش لب به لب
جنس: فولاد کربنی - ASTM A234 WPB
تکنیک: ساخته شده از لوله فولادی یا ورق فولادی
ضخامت دیوار: STD، SCH40، SCH60، XS، SCH80، XXS
استاندارد: ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
اندازه: 1/2 اینچ - 24 اینچ (بدون درز) و 4 اینچ - 72 اینچ (درز)؛DN15 - 1200
برگه اطلاعات فنی سه راهی فولاد کربنی ASME B16.9 SCH40 DN50 ASTM A234 WPB به شرح زیر است:
| قطر اسمی | عمق سوکت | ابعاد سوکت | ضخامت دیوار | مرکز به پایین سوکت | |||||
| Cmin | |||||||||
| DN | NPS | جیمین | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
سه راهی فولاد کربن، استاندارد پارامتر به طور کلی است: 10# 20# A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403 و غیره.
قطر بیرونی از 2.5 ″ - 60 ″، از 26 ″ - 60 ″ تا سه راهی جوش داده شده است.ضخامت دیوار 28-60 میلی متر است.
گریدهای فشار عبارتند از: sch5s، sch10s، sch10، sch20، sch30، sch40s، STD، sch40، sch60، sch80s و XS.Sch80,Sch100,Sch120,Sch140,Sch160,XXS.
سه راهی فولاد کربن به طور گسترده ای در نیروگاه های بزرگ در داخل و خارج از کشور، صنایع شیمیایی، صنایع سبک، متالورژی، ساخت و ساز شهری، کشتی سازی، مهندسی گاز طبیعی، تولید مواد غذایی، کاغذ سازی، پزشکی و سایر صنایع استفاده می شود.
