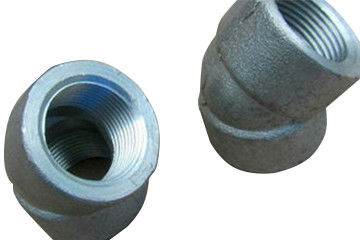

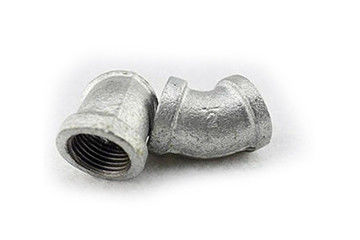

اتصالات لوله ای از جنس استنلس استیل 45 درجه آرنج

شرح

آرنج یک لوله اتصال مشترک است که در نصب خط لوله استفاده می شود.این دو لوله را با قطر اسمی یکسان یا متفاوت متصل می کند تا خط لوله از زاویه خاصی بچرخد.با توجه به شعاع انحنای آن ، می توان آن را به آرنج شعاع بلند و آرنج شعاع کوتاه تقسیم کرد.آرنج شعاع طولانی به قطر بیرونی لوله اطلاق می شود که شعاع انحنای آن برابر 1.5 برابر است ، یعنی r = 1.5D.آرنج شعاع کوتاه به قطر بیرونی لوله اشاره دارد که شعاع انحنای آن برابر با r = 1.0D است.طبق ارزیابی فشار حدود 17 نوع وجود دارد که همانند استاندارد لوله های آمریکایی است.این شامل: sch5s ، sch10s ، sch10 ، sch20 ، sch30 ، sch40s ، STD ، sch40 ، sch60 ، sch80s ، XS؛sch80، schh100، sch120، sch140، sch160، XXS؛متداول ترین آنها STD و XS هستند.با توجه به اشکال و کاربردهای مختلف ، می توان به این موارد تقسیم کرد: آرنج شیار ، آرنج فرولی ، آرنج دو سوکت ، آرنج فلنج ، کاهش آرنج.علاوه بر این ، شامل آرنج صندلی جامد ، آرنج دندان داخلی و خارجی ، مهر زنی آرنج ، آرنج فشار ، آرنج سوکت ، آرنج جوش لب به لب ، آرنج سیم داخلی و غیره نیز می شود.

مشخصات

استاندارد: GB / t14383 ، ASME B16.11 و BS 3799

جنس: فولاد کربن

دامنه اندازه: DN 15-700

دامنه فشار: 2000lb ، 3000lb و 6000lb

سطح درمان: ضد روغن؛ضد نقاشی

تفاوت بین یک آرنج 90 درجه و یک آرنج 45 درجه در این است که خطوط فرمت از دو سوراخ آرنج 90 درجه عمودی است ، در حالی که خطوط فرمت از دو سوراخ آرنج 45 درجه از یک زاویه حاد عبور می کند.بعد از اتصال لوله ها در دو طرف آرنج 90 درجه ، یک زاویه مناسب شکل می گیرد و پس از اتصال لوله ها در دو طرف آرنج 45 درجه ، زاویه بلندی شکل می گیرد.آرنج نخی از جنس استنلس استیل لوله ای است که جهت لوله را در سیستم لوله کشی تغییر می دهد.طبق زاویه 45 و 90 درجه وجود دارد.علاوه بر این ، سایر آرنج های زاویه غیر طبیعی مانند 60 درجه نیز با توجه به نیاز پروژه گنجانده شده است.آرنج نخی از دهانه پیچ ، قسمت خمشی و غیره تشکیل شده است که به این دلیل مشخص می شود که یک شیار نخ دار روی دهان پیچ وجود دارد.در سیستم لوله کشی ، آرنج نخی لوله ای است که اتصالات خط لوله را تغییر می دهد.فشار آرنج نخی: استاندارد اصلی تولید آرنج نخی 2000lb ، 3000lb و 6000lb به طور کلی GB / t14383 ، ASME B16.11 و BS 3799 است.

برگه اطلاعات فنی

مزیت و کاربرد

1 ، خواص آن از سایر لوله های پلاستیکی بهتر است.مدل ابزار دارای مزایای نصب ساده و هدایت حرارتی مناسب است که برای سیستم گرمایش کف مناسب است.

2 ، از مقاومت در برابر ضربه عالی ، جوشکاری ذوب داغ و اتصال مکانیکی ، نسبت به هدایت حرارتی pb-pp-r برخوردار است.

3 ، مقاومت در برابر فشار طولانی مدت فقط از تنش طراحی برخوردار است و مقاومت در برابر فشار آرنج رشته ای از فولاد کربن بهترین است.

4 ، مقاومت در برابر ضربه دمای پایین بهتر است.در حین ساخت و ساز در زمستان ، لوله تحت تأثیر و ترک خوردگی کار آسانی نیست و این باعث افزایش انعطاف پذیری ترتیب ساخت و ساز می شود.

5 ، فولاد کربن آرنج رشته ای 45 درجه ای ، عمدتاً در مهندسی خط لوله نفت و گاز ، مهندسی خط لوله گاز طبیعی ، نیروگاه شیمیایی ، نیروگاه ، کارخانه کشتی سازی ، دارویی ، لبنیات ، آبجو ، نوشیدنی ، حفاظت از آب و غیره استفاده می شود.

6 ، این ماده به طور گسترده ای در لبنیات ، مواد غذایی ، آبجو ، نوشیدنی ، داروسازی ، آرایشی و سایر زمینه های صنعتی مورد استفاده قرار می گیرد.

بسته بندی

آ.بسته کیسه ای حباب پلاستیکی b.Wove بسته کیسه c.Pallet d.سفارشی

زمان تحویل

کارخانه ما از توانایی بالایی برای تولید برخوردار است ، زمان تحویل برای مقدار کمی 45days است ، یا اگر برای آن عجله دارید ، می توانیم تاریخ حمل و نقل شما را ترتیب و ملاقات کنیم.
